Mikroprismen
A série Mikroprismen Convex Micro Hexagon foi projetada para luminárias compactas que exigem um controle preciso de ofuscamento e alta eficiência ótica. A sua geometria de prismas hexagonais em microescala alcança um UGR < 19, mantendo uma aparência de luminância suave, mesmo em distâncias curtas entre o LED e a ótica.
- Estabilidade em Chapas Finas: Geometria robusta para óticas finas e grandes painéis.
- Redução de Pixelização: Os microprismas misturam as fontes de LED para uma saída de luz mais limpa.
- Corte de Ângulo Elevado: As facetas convexas redirecionam os raios de ângulo elevado (>65°).
- Uniformidade Isotrópica: Brilho consistente de todas as direções.
- Alta Eficiência: Perda de luz mínima em comparação com difusores convencionais.
Certificações
Comparação de Produtos
| Product Code | Material | Thickness mmin | Light Transmission | Fire Rating | Key Features | Thickness in mmin |
|---|---|---|---|---|---|---|
| Plexi Mikroprismen | Acrylic (PMMA) | 1.5 | 94% | UL94 HB | Optical clarity, high transmission, uniform luminance. | 0.059 |
Dados Fotométricos
Desempenho Ótico e Refração

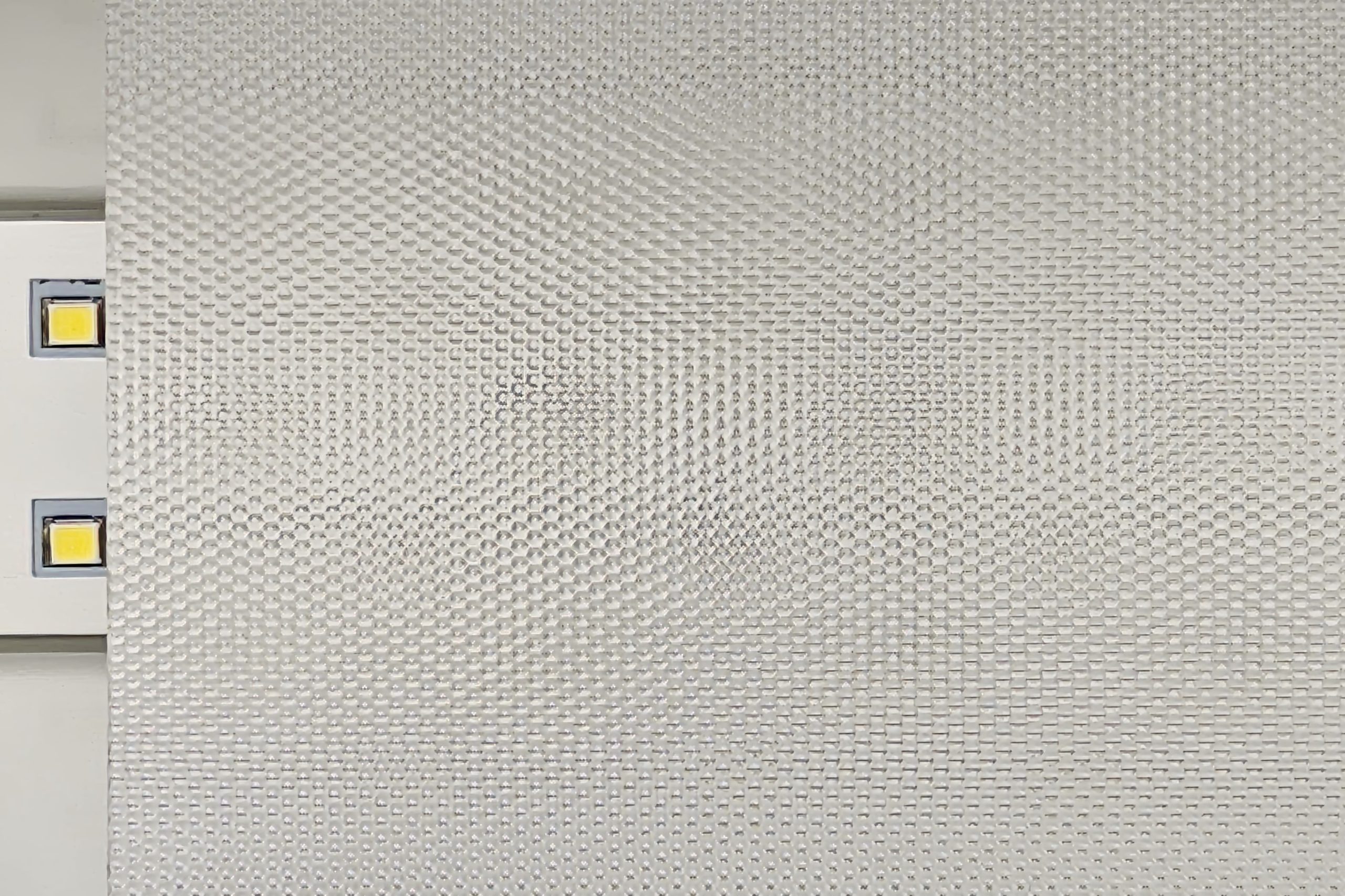

Activación geométrica

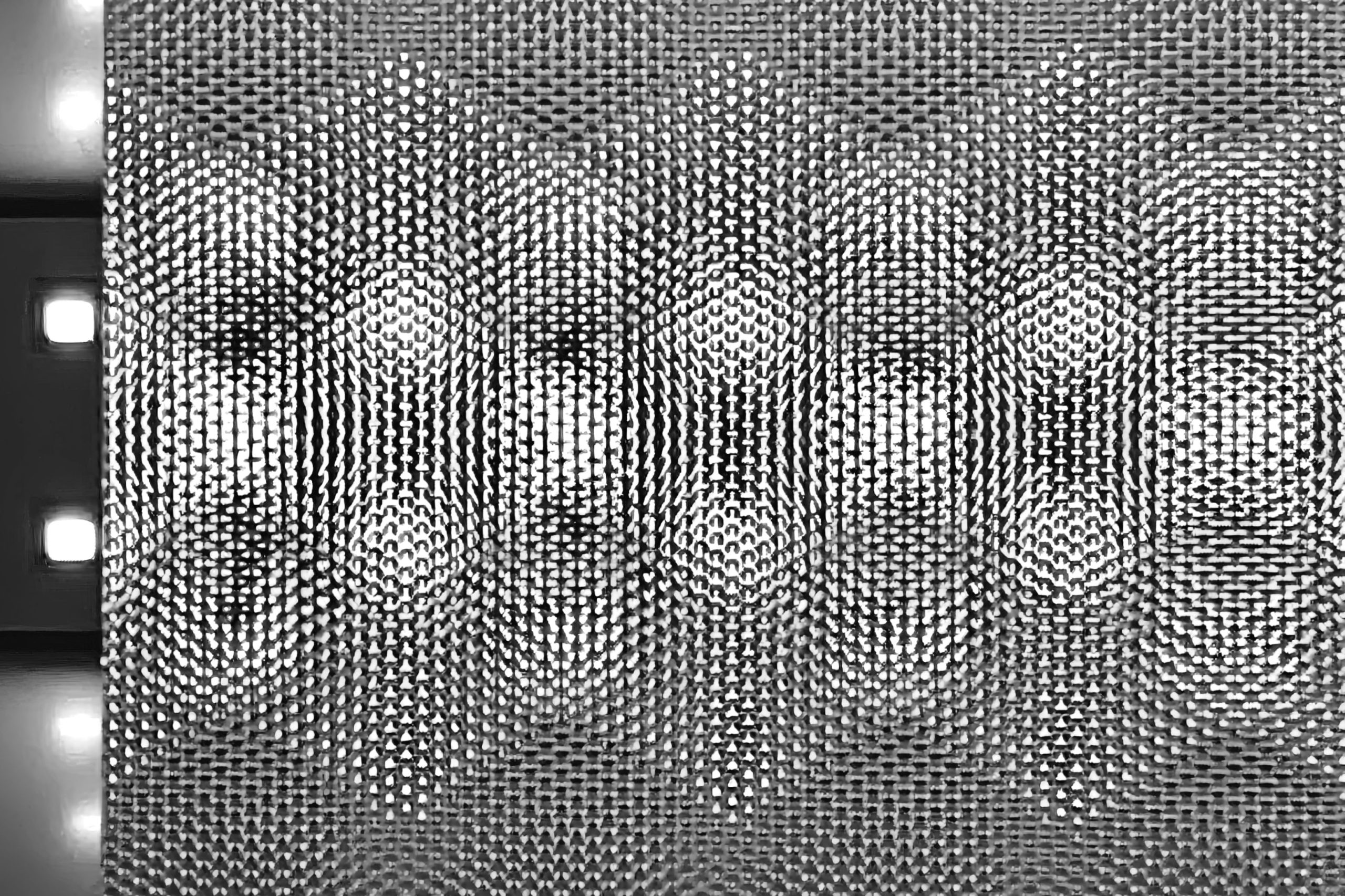

Observe cómo los microprismas hexagonales se “activan” bajo la iluminación. Cada microcelda convexa captura la emisión bruta del LED y la refracta en un plano de trabajo suave y uniforme, mezclando las matrices de LED densas y suprimiendo el deslumbramiento de ángulo alto para lograr un rendimiento UGR < 19.
Para aplicações mais robustas ou exigentes, recomendamos as seguintes chapas difusoras translúcidas com espessura de 1,2 mm ou 1,5 mm:
- Plexi90 Silk ou Frost
- S92
- Poly80
Aplicações
Mais Informações
Aplicações de Chapas UGR < 19
- Locais de trabalho que requerem iluminação para tarefas em ecrãs/telas (informática, estúdios de design).
- Iluminação de escritórios (escritórios em plano aberto, salas de reunião).
- Escolas e universidades (salas de aula, bibliotecas, salas de estudo).
- Instalações de saúde (hospitais, clínicas, laboratórios).
- Edifícios públicos (aeroportos, museus, repartições governamentais).
- Iluminação comercial (lojas de retalho, centros comerciais).
- Iluminação arquitetónica (designs de interiores modernos, espaços de co-working).
- Residencial de alto padrão (cozinhas, salas de estudo, escritórios domésticos).
Larguras e Comprimentos Disponíveis
A largura padrão da chapa é 1220 mm. Para projetos especiais, a largura de extrusão pode ser ajustada até um máximo de 1250 mm, mediante solicitação.
Os nossos comprimentos padrão são 1220 mm, 1830 mm, 2440 mm e 3050 mm. Comprimentos personalizados também podem ser produzidos sob encomenda para atender às suas necessidades específicas.
Corte Personalizado, Usinagem e Fabricação
Oferecemos serviços completos de processamento para entregar chapas prismáticas no tamanho e acabamento exatos de que necessita:
Available options include:
- Fresagem para criar degraus, ranhuras ou perfis personalizados.
- Usinagem CNC para formas e padrões precisos.
- Corte a laser para bordas suaves e geometrias complexas (até 1300×1300 mm).
- Corte com serra para dimensionamento padrão e ajustes.
- Colagem e montagem de múltiplas camadas de chapas.
- Acabamento de bordas com chanfros, biséis e bordas arredondadas.
Capacidade de corte com serra: Até 3050 mm de comprimento e >30 mm de largura.
Tolerâncias: C: ±1 mm | L: +0,6 / -0 mm ou +0 / -0,6 mm.
Materiais: Comparação de PMMA, PC e PS
Use this comparison table to quickly understand the differences and find the best option for your lighting project.
| Propriedade / Recurso | PMMA (Acrílico) | PC (Policarbonato) | PS (Poliestireno) |
| Transmissão de Luz | Muito alta | Alta | Alta |
| Resistência ao Impacto | Baixa – frágil | Muito alta – inquebrável | Baixa – frágil |
| Resistência Térmica (Contínua) | 80–90°C | 120°C | 70°C |
| Calor Máx. Curto Prazo | ~100°C | ~135°C | ~80°C |
| Resistência UV / Intempéries | Boa | Moderada (com estabilizador) | Regular (sujeito a amarelar) |
| Inflamabilidade / Segurança | Moderada (UL94 HB) | Melhor (UL94 V-2/V-0) | Moderada (UL94 HB) |
| Resistência Química | Boa | Excelente | Baixa (sensível a solventes) |
| Densidade | 1,18 g/cm³ | 1,2 g/cm³ | 1,05 g/cm³ |
| Processamento / Fabricação | Laser, CNC, Termoformagem | CNC, Termoformagem | CNC |
| Custo | Médio | Alto | Baixo |
| Aplicações Comuns | Painéis LED escritório | Indústria, exterior | Projetos sensíveis ao custo |
Tolerâncias do Produto
The three materials (PMMA, PC and PS) have similar tolerances.
| Propriedade | Valor |
| Espessura | ±3% |
| Comprimento / Largura (Chapa Mãe) | ±3,0 mm |
| Comprimento / Largura (Corte Sob Medida) | ±0,3 mm |
| Transmitância de Luz & Haze (Névoa) | ±2% |
Nota: O PMMA possui o maior coeficiente de expansão térmica entre os materiais difusores. Utilize a nossa Calculadora de Expansão Térmica para prever as dimensões finais antes da instalação.
Embalagem
Na Hexatron Technologies, temos o máximo cuidado na embalagem das nossas chapas:
Embalagem de Chapas Padrão: Chapas grandes são empilhadas em paletes ou engradados. Chapas cortadas sob medida são cuidadosamente envolvidas e separadas com filmes protetores ou papel kraft.
Métodos de Proteção: Todas as chapas são fornecidas com um filme protetor removível e protetores de bordas/cantos.
Paletização: As chapas são fixadas com cintas ou filme stretch. O peso máximo por palete é de 1,5 toneladas.
Recomendações de Manuseio: Armazenar na horizontal (plano). Evitar exposição prolongada a temperaturas extremas. Use luvas ao remover o filme protetor para evitar impressões digitais.
