Mikroprismen
La série Mikroprismen Convex Micro Hexagon est conçue pour les luminaires compacts exigeant un contrôle précis de l’éblouissement et une haute efficacité optique. Sa géométrie de prismes hexagonaux à micro-échelle permet d’atteindre un UGR < 19 tout en conservant une luminance d’apparence fluide, même avec une faible distance entre la LED et l’optique.
- Stabilité en feuilles minces : Géométrie robuste pour des optiques minces et de grands panneaux.
- Réduction de la pixellisation : Les micro-prismes mélangent les sources LED pour un flux plus propre.
- Coupure à angle élevé : Les facettes convexes redirigent les rayons à angle élevé (>65°).
- Uniformité isotrope : Luminosité constante dans toutes les directions.
- Haute efficacité : Perte de lumière minimale par rapport aux diffuseurs classiques.
Certifications
Comparaison de produits
| Product Code | Material | Thickness mmin | Light Transmission | Fire Rating | Key Features | Thickness in mmin |
|---|---|---|---|---|---|---|
| Plexi Mikroprismen | Acrylic (PMMA) | 1.5 | 94% | UL94 HB | Optical clarity, high transmission, uniform luminance. | 0.059 |
Données photométriques
Performance optique et réfraction

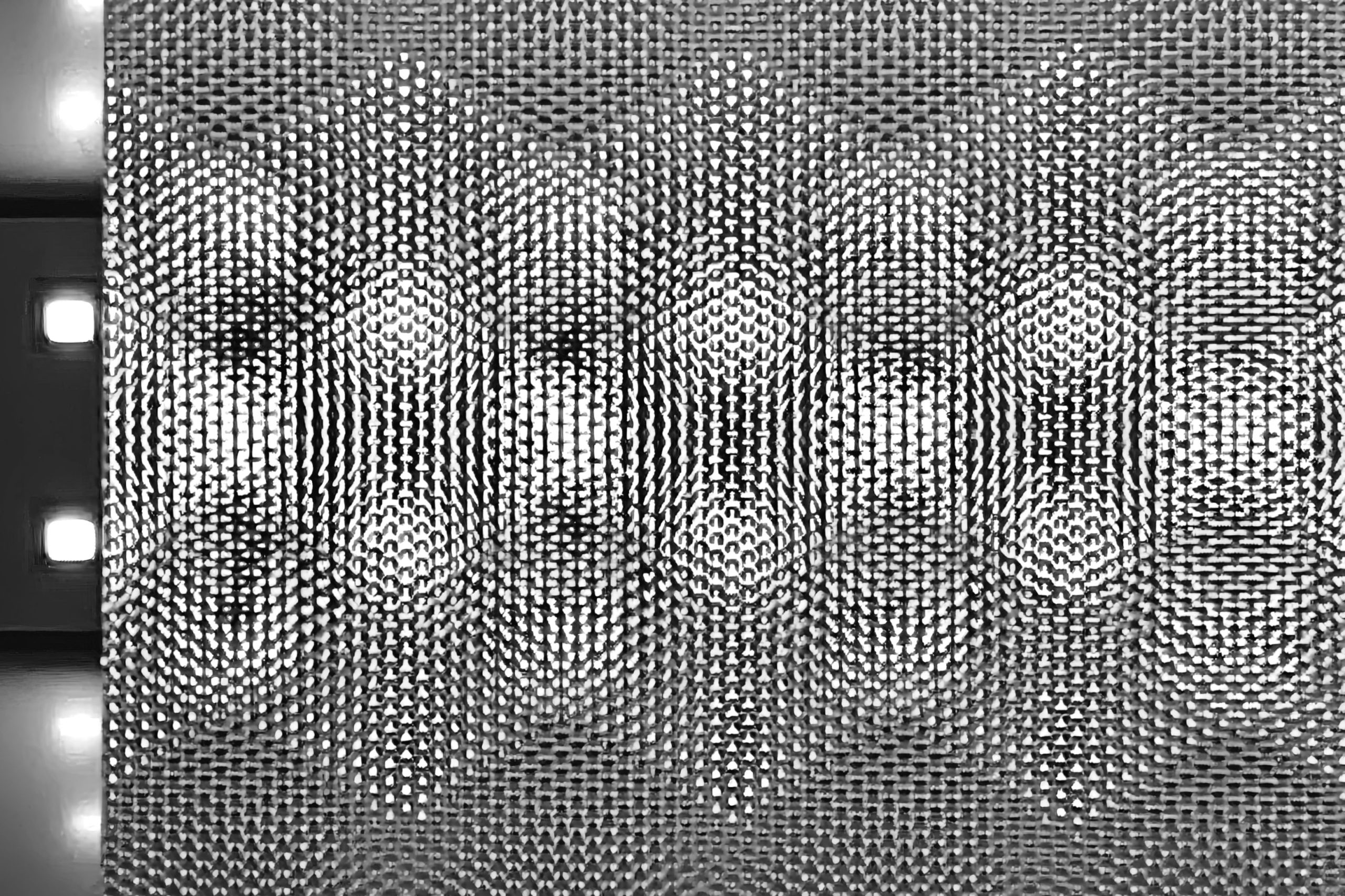

Activation géométrique
Remarquez comment les microprismes hexagonaux « s’activent » sous l’éclairage. Chaque microcellule convexe capture le rendement brut des LED et le réfracte en un plan de travail lisse et uniforme, mélangeant des matrices de LED denses et supprimant l’éblouissement à angle élevé pour atteindre une performance UGR < 19.
Pour des applications plus robustes ou exigeantes, nous recommandons les plaques de diffusion translucides suivantes en épaisseurs de 1,2 mm ou 1,5 mm :
- Plexi90 Silk ou Frost
- S92
- Poly80
Applications
Plus d’informations
Applications des plaques UGR < 19
- Lieux de travail nécessitant un éclairage pour tâches sur écran (informatique, studios de design).
- Éclairage de bureaux (open spaces, salles de réunion).
- Écoles et universités (salles de classe, bibliothèques).
- Établissements de santé (hôpitaux, cliniques, laboratoires).
- Bâtiments publics (aéroports, musées, administrations).
- Éclairage commercial (boutiques, centres commerciaux).
- Éclairage architectural (designs intérieurs modernes, espaces de coworking).
- Résidentiel haut de gamme (cuisines, bureaux à domicile).
Largeurs et longueurs disponibles
La largeur standard des plaques est de 1220 mm. Pour les projets spéciaux, la largeur d’extrusion peut être ajustée jusqu’à un maximum de 1250 mm sur demande.
Nos longueurs standard sont : 1220 mm, 1830 mm, 2440 mm et 3050 mm. Des longueurs personnalisées peuvent être produites sur demande.
Découpe, usinage et fabrication sur mesure
We provide complete processing services to deliver prismatic sheets in the exact size and finish you need, from simple cuts to precision machining.
Available options include:
Nous proposons des services complets de transformation pour livrer vos plaques prismatiques aux dimensions et finitions exactes :
- Fraisage pour créer des gradins, rainures ou profils personnalisés.
- Usinage CNC pour des formes et motifs précis.
- Découpe laser pour des bords lisses et géométries complexes (jusqu’à 1300×1300 mm).
- Découpe à la scie pour le dimensionnement standard.
- Collage et assemblage de couches multiples.
- Finition des bords (chanfreins, biseaux, bords arrondis).
- Capacité de coupe à la scie : jusqu’à 3050 mm de long et >30 mm de large.
- Tolérances : L : ±1 mm | W : +0,6 / -0 mm ou +0 / -0,6 mm.
Materials: Comparison of PMMA, PC, and PS
Use this comparison table to quickly understand the differences and find the best option for your lighting project.
| Property / Feature | PMMA (Acrylic) | PC (Polycarbonate) | PS (Polystyrene) |
|---|---|---|---|
| Light Transmission | Very high | High | High |
| Impact Resistance | Low – brittle, can crack under stress | Very high – shatter-resistant | Low – brittle |
| Heat Resistance (Continuous Use) | 80–90°C | 120°C | 70°C |
| Maximum Short-Term Heat | ~100°C | ~135°C | ~80°C |
| UV Resistance / Weathering | Good (can yellow over long-term) | Moderate UV stability (However we add UV stabilizer) | Fair (Prone to yellowing)However we add UV stabilizer. |
| Flammability / Safety | Moderate (UL94 HB) | Better (UL94 V-2/V-0 with additives) | Moderate (UL94 HB) |
| Chemical Resistance | Good (resistant to mild acids/alkalis) | Excellent – resists most chemicals | Poor – sensitive to solvents |
| Weight / Density | 1.18 g/cm³ | 1.2 g/cm³ | 1.05 g/cm³ |
| Processing / Fabrication | Thermoforming, laser cutting, CNC. | Good for thermoforming, no laser cutting, CNC. | CNC. |
| Cost | Medium | High | Low |
| Durability / Lifespan | Moderate – good indoor use | Very high – suitable for harsh/industrial environments | Fair – medium-term indoor use |
| Common Applications | Office LED panels | Industrial/warehouse lighting, outdoor luminaires, impact-prone areas | Cost sensitive projects |
Product Tolerances
The three materials (PMMA, PC and PS) have similar tolerances.
| Property | Value |
| Thickness | ±3% |
| Mother board Length / Width | ±3.0 mm |
| Cut-to-Size Length / Width | ±0.3 mm |
| Light Transmittance & Haze | ±2% |
Note: PMMA has the highest thermal expansion coefficient among diffuser materials. This means it can expand in hot conditions and contract in cold conditions. Use our Thermal Expansion Calculator to predict the final dimensions before installation.
Packing
At Hexatron Technologies, we take great care in packing our diffuser sheets to ensure they reach our customers in perfect condition.
1. Standard Sheet Packing
- Mother Sheets: Large sheets (up to standard extrusion sizes) are stacked on pallets or crates.
- Final Cut / Cut-to-Size Sheets: Smaller sheets are carefully wrapped and separated with protective films or kraft paper, then bundled to avoid bending or warping.
2. Protection Methods
- Surface Protection Film: All diffuser sheets are supplied with a removable protective film to prevent scratches and contamination.
- Edge Guards / Corner Protectors: To prevent chipping or denting during handling and shipping.
3. Palletization & Securing
- Sheets are stacked on pallets or crates with interleaving layers and secured with straps or stretch film to prevent movement during transit.
- Maximum stack height is calculated based on sheet thickness and material to avoid warping or deformation. A pallet of 1.5 tons is the maximum weight.
4. Shipping & Handling Recommendations
- Flat Storage: Sheets should be stored flat and supported evenly to maintain flatness.
- Climate Considerations: Avoid prolonged exposure to extreme temperatures or humidity, especially for PMMA, to prevent dimensional changes.
- Handling: Use gloves when removing protective film to prevent fingerprints.
