UGR 19 Microprismatics
Détails du produit :
- Options de matériaux : PMMA pour des performances optiques optimales, PC pour une meilleure résistance aux chocs et PS pour des solutions économiques.
- Gamme d’épaisseurs : standard 1,2 à 3 mm ; options personnalisées disponibles en 4 mm et 5 mm.
- Dimensions des feuilles : standard 1 220 × 2 440 mm, avec une taille maximale de 1 250 × 3 050 mm.
- Contrôle de l’éblouissement : indice UGR < 19.
- Sécurité incendie : certifié UL 94 (HB, V2, V0) et TP(a).

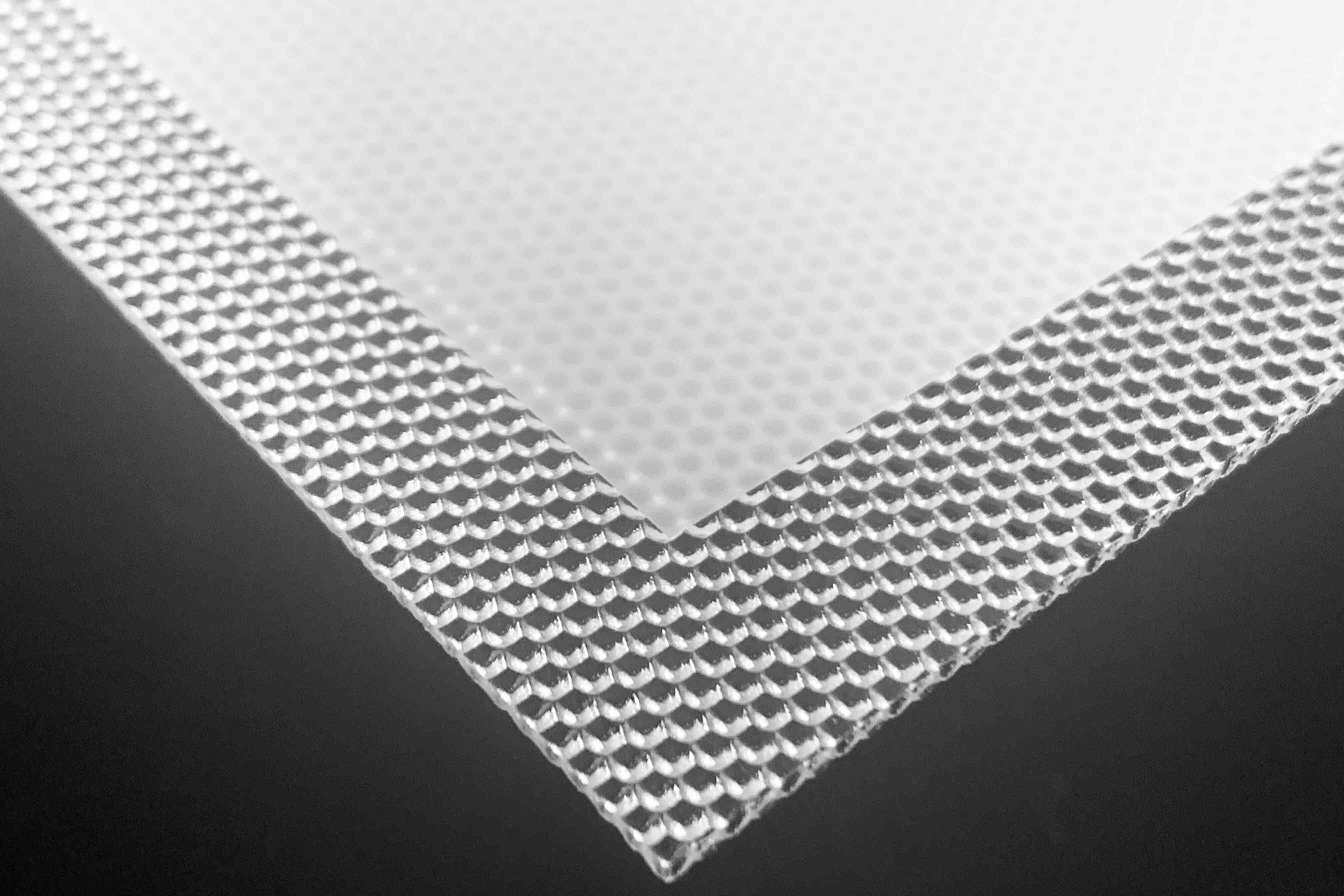

- Conceptions prismatiques : nid d’abeille convexe, hexagone concave et pyramide convexe.
Description
Die Beleuchtung sollte natürlich und angenehm sein. Unsere mikroprismatischen Diffusorlinsen sind so konzipiert, dass sie die Blendung reduzieren. Nos lentilles diffuses microprismatiques sont conçues pour réduire l’éblouissement et créer un environnement visuel agréable, conformément aux normes européennes d’éclairage des bureaux (EN 12464-1) avec un indice UGR inférieur à 19. Cela signifie une mise au point plus nette, moins de fatigue oculaire et un espace de travail plus productif.
Reconnues par les grandes marques d’éclairage LED, ces feuilles prismatiques sont largement utilisées dans les bureaux, les écoles et les espaces commerciaux où un éclairage équilibré et de haute qualité est essentiel. La structure microprismatique précise diffuse la lumière de manière uniforme, éliminant les points chauds et offrant une luminosité constante sur l’ensemble du luminaire.
Pour les projets nécessitant une sécurité et une durabilité supplémentaires, nous proposons des diffuseurs en polystyrène ignifugés TP(a) V0 avec stabilité aux UV. Ce matériau unique résiste au jaunissement et à la dégradation, garantissant des performances optiques à long terme, même dans des environnements exigeants.

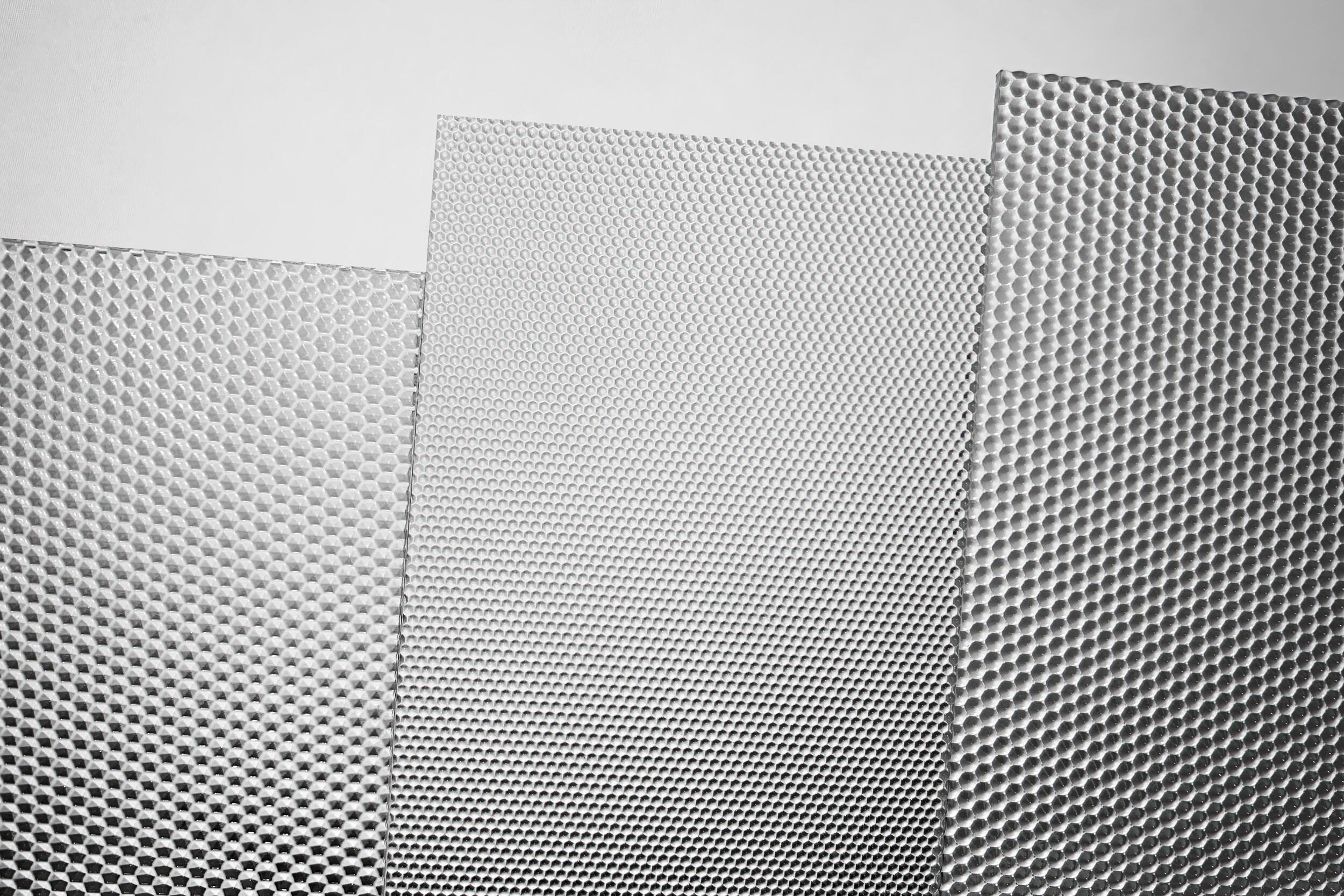

Différents motifs prismatiques sont disponibles, chacun étant optimisé pour contrôler la réfraction de la lumière et maximiser l’efficacité, ce qui donne aux concepteurs et aux ingénieurs la flexibilité nécessaire pour créer l’atmosphère appropriée à chaque application.
Cliquez sur le code produit dans le tableau ci-dessous pour afficher son modèle 3D.
| Code Produit | Matériau | Épaisseur (mm) | Épaisseur (in.) | Transmissivité (%) | Prisme |
|---|---|---|---|---|---|

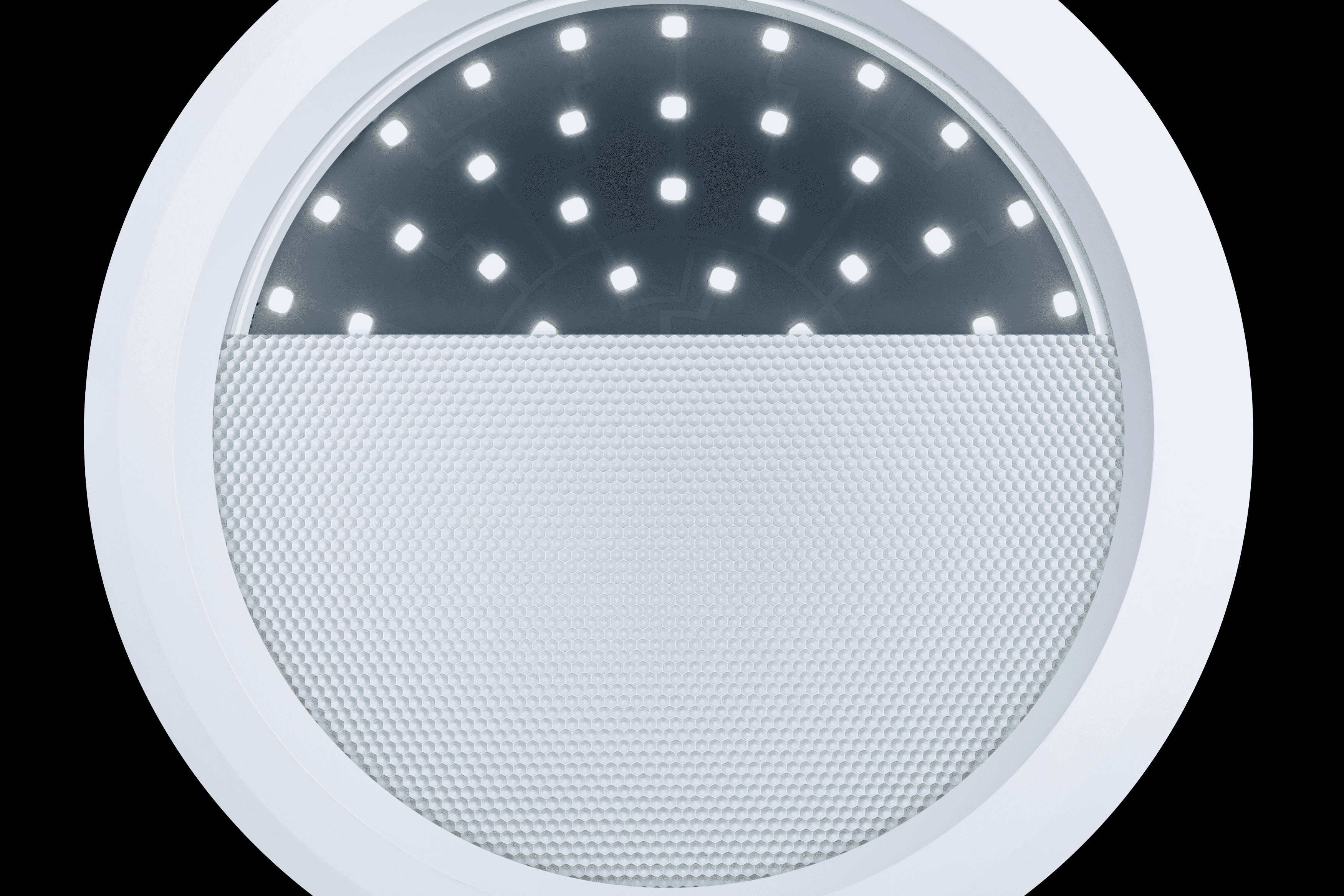

| Plexi Honeycomb | PMMA | 1,5 ; 2,0 ; 3,0 | 0,059 ; 0,078 ; 0,118 | 94 | Convexe Honeycomb |
| Plexi Hexagon | PMMA | 1,5 ; 2,0 | 0,059 ; 0,078 | 94 | Concave Hexagon |
| Plexi Microprismes | PMMA | 1,5 | 0,059 | 94 | Convexe Micro Honeycomb |
| Plexi MiniHexa | PMMA | 1,5 | 0,059 | 94 | Concave Mini Hexagon |
| Poly Honeycomb | Polycarbonate | 1,2 ; 1,5 | 0,047 ; 0,059 | 90 | Convexe Honeycomb |
| Poly Hexagon | Polycarbonate | 1,2 ; 1,5 | 0,047 ; 0,059 | 90 | Concave Hexagon |
| Poly MiniHexa | Polycarbonate | 1,2 | 0,047 | 90 | Concave Mini Hexagon |
| S Honeycomb | Polystyrène | 1,2 ; 1,5 | 0,047 ; 0,059 | 94 | Convexe Honeycomb |
| S Hexagon | Polystyrène | 1,2 ; 1,5 | 0,047 ; 0,059 | 94 | Concave Hexagon |
| S Honeycomb TP(a) | Polystyrène TP(a) | 1,2 ; 1,5 | 0,047 ; 0,059 | 94 | Convexe Honeycomb |
| S Hexagon TP(a) | Polystyrène TP(a) | 1,2 ; 1,5 | 0,047 ; 0,059 | 94 | Concave Hexagon |

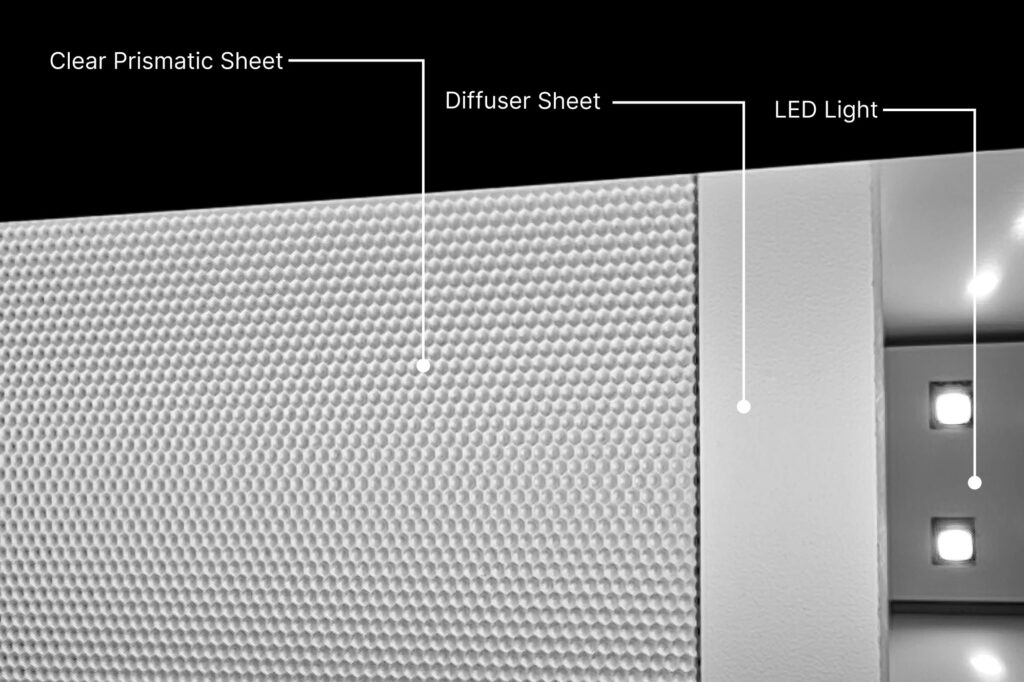

Association de feuilles microprismatiques et de films diffuseurs
Dans l’éclairage LED professionnel, il est courant de combiner des feuilles microprismatiques transparentes avec des films diffuseurs afin d’obtenir une lumière douce, semblable à celle de l’opale, tout en réduisant la valeur UGR pour un éclairage confortable et peu éblouissant.
Nous recommandons d’associer les feuilles prismatiques aux films diffuseurs Opto90 PET225 ou Opto80 PC, qui offrent tous deux une diffusion uniforme et sont optimisés pour les panneaux LED à faible consommation d’énergie. Cette combinaison maximise le confort visuel, la réduction de l’éblouissement et les performances d’ s à long terme, ce qui en fait le choix privilégié pour les projets d’éclairage architectural et commercial.
Pour plus de polyvalence, des feuilles translucides en PMMA, PS et PC de 1,2 mm et 1,5 mm peuvent être utilisées dans des applications plus robustes ou exigeantes.
Autres microprismatiques
Bien que ces feuilles n’atteignent pas un UGR < 19, elles sont largement utilisées dans les luminaires LED et fluorescents encastrés pour assurer une distribution uniforme de la lumière et réduire l’éblouissement. Différents modèles prismatiques sont disponibles, permettant aux clients de personnaliser la distribution de la lumière en fonction de leurs projets spécifiques.
Au-delà de nos feuilles prismatiques transparentes, nous proposons également des panneaux microprismatiques opales qui créent un éclairage doux et uniforme. Découvrez tous les détails et les spécifications sur leur page produit dédiée.
| Code Produit | Matériau | Épaisseur (mm) | Épaisseur (in.) | Transmissivité (%) | Prisme |
|---|---|---|---|---|---|
| Plexi Pyramide | PMMA | 1,5 | 0,059 | 94 | Convexe Micro Pyramide |
| S Pyramide | PS | 1,8 | 0,070 | 94 | Convexe Micro Pyramide |
| Plexi Pyramide 2 | PMMA | 2 | 0,070 | 94 | Convexe Pyramide |
| Plexi Linéaire | PMMA | 2 | 0,070 | 94 | Linéaire |
| S Linéaire | PS | 1,5 | 0,059 | 94 | Linéaire |
| Plexi Prism508 | PMMA | Personnalisé | Personnalisé | 94 | P12 |
Outre nos feuilles prismatiques transparentes, nous proposons également des panneaux microprismatiques opalescents qui créent un éclairage doux et uniforme. Découvrez tous les détails et les spécifications sur leur page produit dédiée.
Plus d’informations
Applications des feuilles UGR<19
- Lieux de travail nécessitant un éclairage de tâche sur écran (travail sur ordinateur, studios de design)
- Éclairage de bureaux (bureaux en open space, salles de réunion)
- Écoles et universités (salles de classe, bibliothèques, salles d’étude)
- Établissements de santé (hôpitaux, cliniques, laboratoires)
- Bâtiments publics (aéroports, musées, administrations)
- Éclairage commercial (magasins de détail, centres commerciaux)
- Éclairage architectural (designs d’intérieur modernes, espaces de coworking)
Largeurs et longueurs disponibles
La largeur standard des feuilles est de 1 220 mm. Pour les projets spéciaux, la largeur d’extrusion peut être ajustée jusqu’à un maximum de 1 250 mm sur demande.
Nos longueurs standard sont 1220 mm, 1830 mm, 2440 mm et 3050 mm. Des longueurs personnalisées peuvent également être produites sur demande pour répondre à vos besoins spécifiques.
Découpe, usinage et fabrication sur mesure
Nous fournissons des services de traitement complets pour livrer des feuilles prismatiques dans les dimensions et la finition exactes dont vous avez besoin, de la simple découpe à l’usinage de précision.
Les options disponibles comprennent :
- Fraisage pour créer des marches, des rainures ou des profils personnalisés
- Usinage CNC pour des formes et des motifs précis
- Découpe au laser pour des bords lisses et des géométries complexes
- Découpe à la scie pour des dimensions standard et des découpes
- Collage et assemblage de plusieurs couches de feuilles
- Finition des bords avec chanfreins, biseaux et bords arrondis
Matériaux : comparaison entre le PMMA, le PC et le PS
Utilisez ce tableau comparatif pour comprendre rapidement les différences et trouver la meilleure option pour votre projet d’éclairage.
| Propriété / Caractéristique | PMMA (Acrylique) | PC (Polycarbonate) | PS (Polystyrène) |
|---|---|---|---|
| Transmission de la lumière | Très élevée | Élevée | Élevée |
| Résistance aux chocs | Faible – cassant, peut se fissurer sous contrainte | Très élevée – incassable | Faible – cassant |
| Résistance à la chaleur (usage continu) | 80–90 °C | 120 °C | 70 °C |
| Chaleur maximale à court terme | ~100 °C | ~135 °C | ~80 °C |
| Résistance aux UV / Vieillissement | Bonne (peut jaunir sur le long terme) | Stabilité UV modérée (ajout de stabilisateur UV) | Moyenne (sensible au jaunissement, stabilisateur UV ajouté) |
| Inflammabilité / Sécurité | Moyenne (UL94 HB) | Meilleure (UL94 V-2/V-0 avec additifs) | Moyenne (UL94 HB) |
| Résistance chimique | Bonne (résiste aux acides/bases légers) | Excellente – résiste à la plupart des produits chimiques | Faible – sensible aux solvants |
| Poids / Densité | 1,18 g/cm³ | 1,2 g/cm³ | 1,05 g/cm³ |
| Transformation / Fabrication | Thermoformage, découpe laser, CNC | Bon pour le thermoformage, pas de découpe laser, CNC | CNC |
| Coût | Moyen | Élevé | Faible |
| Durabilité / Longévité | Moyenne – bon usage intérieur | Très élevée – adaptée aux environnements industriels / difficiles | Moyenne – usage intérieur moyen terme |
| Applications courantes | Panneaux LED de bureau | Éclairage industriel / entrepôt, luminaires extérieurs, zones sujettes aux chocs | Projets sensibles au coût |
Tolérances des produits
Les trois matériaux (PMMA, PC et PS) ont des tolérances similaires.
| Propriété | Valeur |
| Épaisseur | ±3 % |
| Longueur / Largeur de la carte mère | ±3,0 mm |
| Longueur / Largeur découpée sur mesure | ±0,3 mm |
| Transmittance de la lumière & Haze | ±2 % |
Remarque : le PMMA a le coefficient de dilatation thermique le plus élevé parmi les matériaux diffusants. Cela signifie qu’il peut se dilater dans des conditions chaudes et se contracter dans des conditions froides. Utilisez notre calculateur de dilatation thermique pour prévoir les dimensions finales avant l’installation.
Emballage
Chez Hexatron Technologies, nous apportons un soin particulier à l’emballage de nos feuilles de diffuseur afin de garantir qu’elles parviennent à nos clients en parfait état.
1. EMBALLAGE STANDARD DES FEUILLES
- Feuilles mères : les grandes feuilles (jusqu’aux dimensions standard d’extrusion) sont empilées sur des palettes ou dans des caisses.
- Feuilles découpées sur mesure : les feuilles plus petites sont soigneusement emballées et séparées à l’aide de films protecteurs ou de papier kraft, puis regroupées en paquets afin d’éviter qu’elles ne se plient ou ne se déforment.
2. MÉTHODES DE PROTECTION
- Film de protection de surface : toutes les feuilles de diffuseur sont fournies avec un film protecteur amovible afin d’éviter les rayures et la contamination.
- Protections d’angle / coins : pour éviter les éclats ou les bosses pendant la manutention et le transport.
3. PALETTISATION ET SÉCURISATION
- Les feuilles sont empilées sur des palettes ou des caisses avec des couches intercalées et fixées à l’aide de sangles ou de film étirable afin d’éviter tout mouvement pendant le transport.
- La hauteur maximale d’empilement est calculée en fonction de l’épaisseur et du matériau des feuilles afin d’éviter tout gauchissement ou déformation. Le poids maximal d’une palette est de 1,5 tonne.
4. RECOMMANDATIONS D’EXPÉDITION ET DE MANUTENTION
- Considérations climatiques : éviter toute exposition prolongée à des températures ou à une humidité extrêmes, en particulier pour le PMMA, afin d’éviter toute modification dimensionnelle.
- Manipulation : utilisez des gants pour retirer le film protecteur afin d’éviter les traces de doigts.
