Hexagon
La serie Hexagon presenta una estructura microprismática hexagonal simétrica, diseñada para un control del deslumbramiento multidireccional y una luminancia uniforme. Su refinada geometría de prismas ofrece una distribución suave de la luz con un efecto de centelleo (sparkle) reducido, lo que la hace ideal para luminarias arquitectónicas y comerciales de alta gama.
- Apariencia visual limpia: Superficie suave con centelleo reducido.
- Estructura de lámina fina estable: Geometría robusta para películas y láminas delgadas.
- Control del deslumbramiento multiaxial: Corte de luz (cutoff) equilibrado en todas las direcciones.
- Alta eficiencia óptica: Zonas muertas mínimas para un rendimiento máximo.
- Cumple con UGR < 19: Diseñada para entornos sensibles al deslumbramiento.
Certificaciones
Comparativa de productos
| Product Code | Material | Thickness mmin | Light Transmission | Fire Rating | Key Features | Thickness in mmin |
|---|---|---|---|---|---|---|
| Plexi Hexagon | Acrylic (PMMA) | 1.2, 1.5, 2 & 3 | 94% | UL94 HB | Highest optical clarity, UV-stable | 0.047, 0.059, 0.078 & 0.118 |
| S Hexagon | Polystyrene (PS) | 1.2, 1.5, 2 & 3 | 94% | UL94 HB | Cost-effective, lightweight | 0.059, 0.078 & 0.118 |
| S Hexagon TP(a) | Polystyrene(PS) | 1.2, 1.5, 2 & 3 | 94% | TP(a) | Improved fire resistance vs. standard PS | 0.059, 0.078 & 0.118 |
| Poly Hexagon | Polycarbonate (PC) | 1, 1.2, 1.5 & 2 | 90% | UL94 V2 | Impact-resistant, higher fire ratings |
Datos fotométricos
Rendimiento óptico y refracción
Activación geométrica

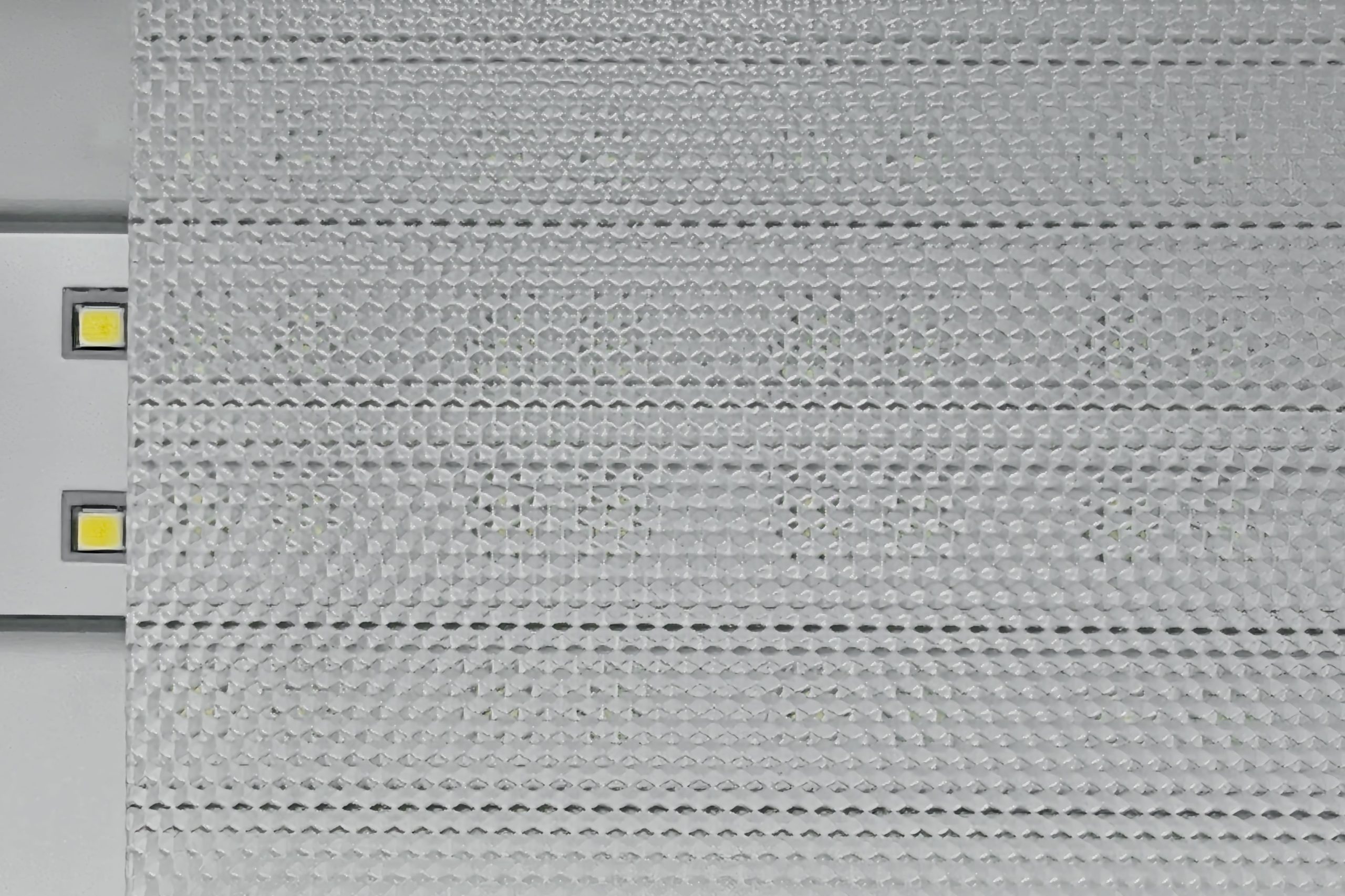

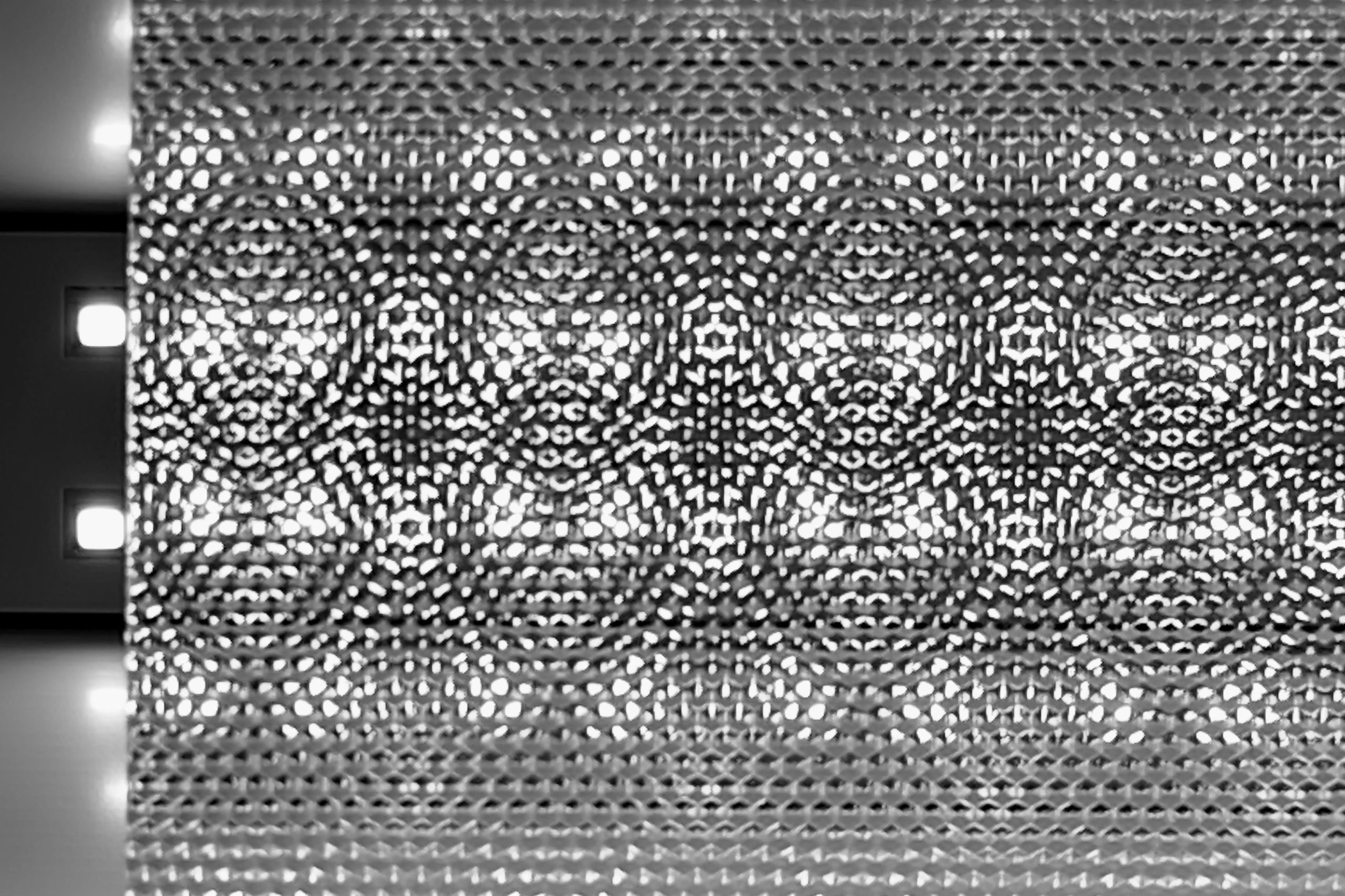

Observe cómo los prismas hexagonales se «activan» al iluminarse. Cada celda convexa captura la emisión bruta e incontrolada de los LED y la redirige hacia el plano de trabajo útil, suprimiendo físicamente el deslumbramiento en ángulos elevados para cumplir con la normativa UGR < 19.
El conjunto óptico UGR < 19 ofrece una difusión constante en todo el panel:
- Lámina microprismática +
- Película o lámina difusora
Aplicaciones
Más información
Aplicaciones de las láminas UGR < 19
- Lugares de trabajo con tareas basadas en pantallas (ofimática, estudios de diseño)
- Iluminación de oficinas (espacios abiertos, salas de reuniones)
- Centros educativos (aulas, bibliotecas, salas de estudio)
- Instalaciones sanitarias (hospitales, clínicas, laboratorios)
- Edificios públicos (aeropuertos, museos, oficinas gubernamentales)
- Iluminación comercial (tiendas minoristas, centros comerciales)
- Iluminación arquitectónica (diseños de interiores modernos, espacios de co-working)
- Residencial de lujo (cocinas, estudios, despachos domésticos)
Anchuras y longitudes disponibles
La anchura estándar de la lámina es de 1220 mm. Para proyectos especiales, la anchura de extrusión puede ajustarse hasta un máximo de 1250 mm bajo pedido.
Nuestras longitudes estándar son 1220 mm, 1830 mm, 2440 mm y 3050 mm. También se pueden fabricar longitudes personalizadas bajo pedido para adaptarse a sus necesidades específicas.
Corte, mecanizado y fabricación a medida
Ofrecemos servicios completos de procesamiento para entregar láminas prismáticas en el tamaño y acabado exactos que necesite, desde cortes simples hasta mecanizado de precisión.
Las opciones disponibles incluyen:
- Fresado para crear escalones, ranuras o perfiles personalizados.
- Mecanizado CNC para formas y patrones precisos.
- Corte por láser para bordes suaves y geometrías complejas (hasta 1300 × 1300 mm).
- Corte por sierra para dimensionado estándar y recorte.
- Pegado y ensamblaje de múltiples capas de láminas.
- Acabado de bordes con chaflanes, biseles y bordes redondeados.
Capacidad de corte por sierra: Hasta 3050 mm de largo y >30 mm de ancho. Tolerancias:
W: +0,6 / -0 mm (positivo unilateral) o +0 / -0,6 mm (negativo unilateral)
L: ±1 mm
Materiales: Comparativa de PMMA, PC y PS
Utilice esta tabla comparativa para comprender rápidamente las diferencias y encontrar la mejor opción para su proyecto de iluminación.
| Propiedad / Característica | PMMA (Acrílico) | PC (Policarbonato) | PS (Poliestireno) |
| Transmisión de luz | Muy alta | Alta | Alta |
| Resistencia al impacto | Baja (frágil, puede agrietarse) | Muy alta (resistente a roturas) | Baja (frágil) |
| Resist. térmica (Uso continuo) | 80–90 °C | 120 °C | 70 °C |
| Calor máx. a corto plazo | ~100 °C | ~135 °C | ~80 °C |
| Resist. UV / Intemperie | Buena (apenas amarillea) | Moderada (añadimos estabilizador) | Regular (tiende a amarillear)* |
| Inflamabilidad / Seguridad | Moderada (UL94 HB) | Mejor (UL94 V-2/V-0 con aditivos) | Moderada (UL94 HB) |
| Resistencia química | Buena (ácidos/álcalis suaves) | Excelente | Pobre (sensible a disolventes) |
| Densidad | 1,18 g/cm³ | 1,2 g/cm³ | 1,05 g/cm³ |
| Procesamiento | Termoformado, láser, CNC | Termoformado, CNC (no láser) | CNC |
| Coste | Medio | Alto | Bajo |
| Durabilidad | Moderada (uso interior) | Muy alta (entornos industriales) | Regular (interior a medio plazo) |
| Aplicaciones comunes | Paneles LED de oficina | Iluminación industrial, exterior | Proyectos sensibles al coste |
Tolerancias del producto
Los tres materiales (PMMA, PC y PS) tienen tolerancias similares.
| Propiedad | Valor |
| Grosor | ±3 % |
| Largo / Ancho (Lámina madre) | ±3,0 mm |
| Largo / Ancho (Corte a medida) | ±0,3 mm |
| Transmitancia y Haze (Neblina) | ±2 % |
Nota: El PMMA tiene el coeficiente de expansión térmica más alto. Esto significa que puede expandirse en condiciones de calor y contraerse en frío. Utilice nuestra Calculadora de Expansión Térmica para predecir las dimensiones finales antes de la instalación.
Embalaje
En Hexatron Technologies, cuidamos al máximo el embalaje de nuestras láminas difusoras para garantizar que lleguen a nuestros clientes en perfectas condiciones.
Embalaje estándar
- Láminas madre: Las láminas grandes se apilan en palés o cajas.
- Láminas cortadas a medida: Las láminas más pequeñas se envuelven cuidadosamente y se separan con películas protectoras o papel kraft.
Métodos de protección
- Film protector de superficie: Todas las láminas incluyen un film protector extraíble para evitar arañazos.
- Protectores de bordes y esquinas: Para evitar desconchones o abolladuras durante el transporte.
Paletización y sujeción
- Las láminas se aseguran en palés con capas intermedias y se fijan con flejes o film estirable.
- El peso máximo por palé es de 1,5 toneladas.
Recomendaciones de manejo
- Almacenamiento en plano: Las láminas deben almacenarse en horizontal para mantener su planicidad.
- Clima: Evite la exposición prolongada a temperaturas extremas o humedad (especialmente con el PMMA).
- Manipulación: Use guantes al retirar el film protector para evitar huellas dactilares.
