Pyramid
La serie Pyramid Prismatics utiliza una geometría piramidal multifacética para proporcionar una distribución de luz controlada, reducción del deslumbramiento para UGR<19 y un mayor confort visual. Las caras simétricas de los prismas y los ángulos controlados de las facetas equilibran la eficiencia luminosa con un control eficaz de la luminancia en ángulos altos, lo que la hace adecuada para una amplia gama de aplicaciones arquitectónicas.
- Eficiencia y Confort Equilibrados: Optimizado para entornos arquitectónicos.
- Control de Deslumbramiento Multidireccional: Las facetas simétricas redireccionan la luz a través de los planos horizontales y verticales.
- Corte de Ángulo Alto (High-Angle Cutoff): Reduce la luminancia en ángulos elevados para mejorar el confort.
- Luminancia Uniforme: Mejor uniformidad que las estructuras de prisma de eje único.
- Modelado de Haz Eficiente: Distribución de luz controlada sin pérdidas significativas.
Certificaciones
Comparación de Productos
| Product Code | Material | Thickness mmin | Light Transmission | Fire Rating | Key Features | Thickness Range in mmin |
|---|---|---|---|---|---|---|

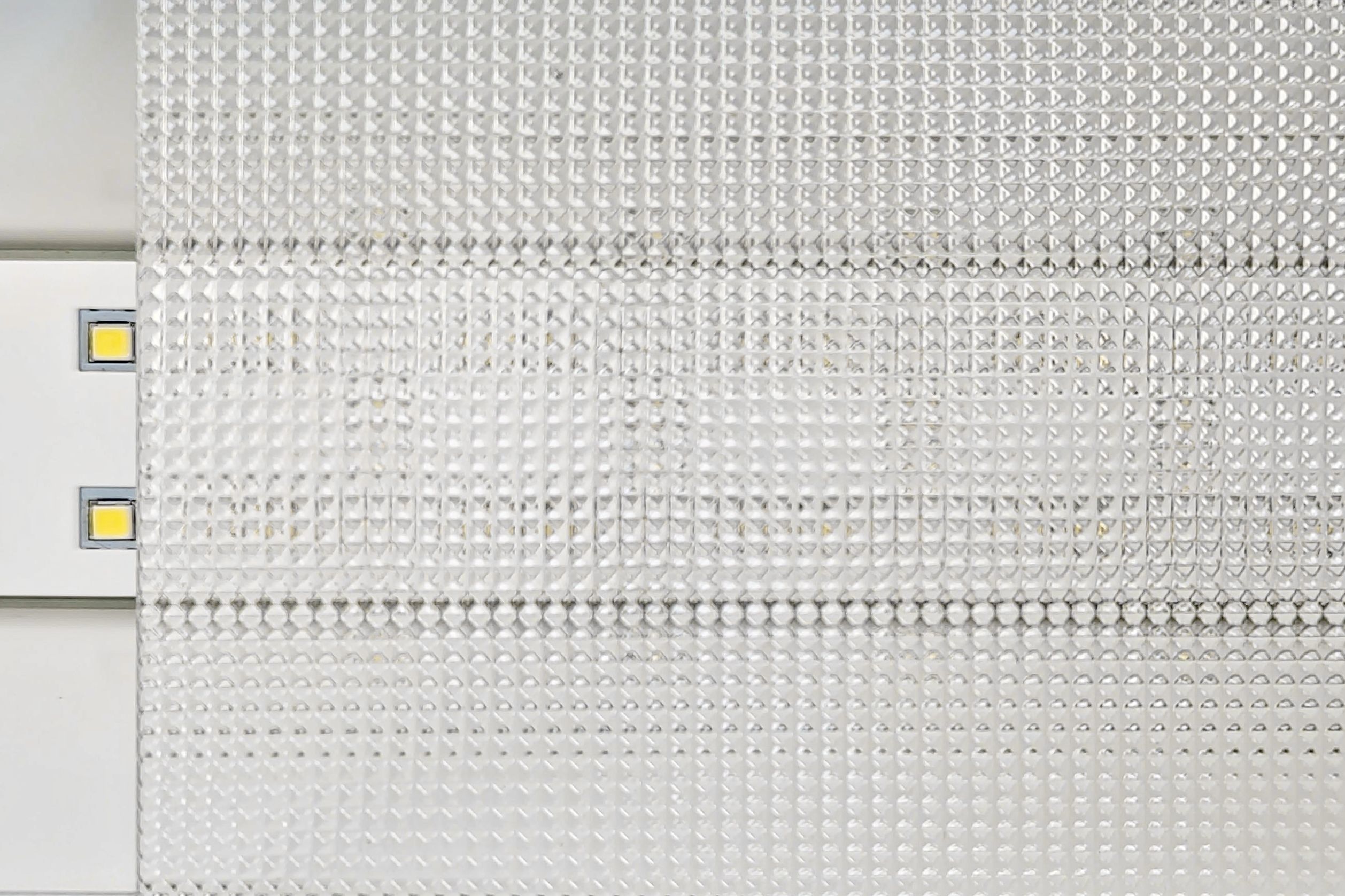

| Plexi Pyramid | Acrylic (PMMA) | 1.8 | 94% | UL94 HB | UGR<19, UV-stable | |
| S Pyramid | Polystyrene (PS) | 1.5 | 94% | UL94 V2/V0 | UGR<19, Lightweight, cost-effective | 0.059 |

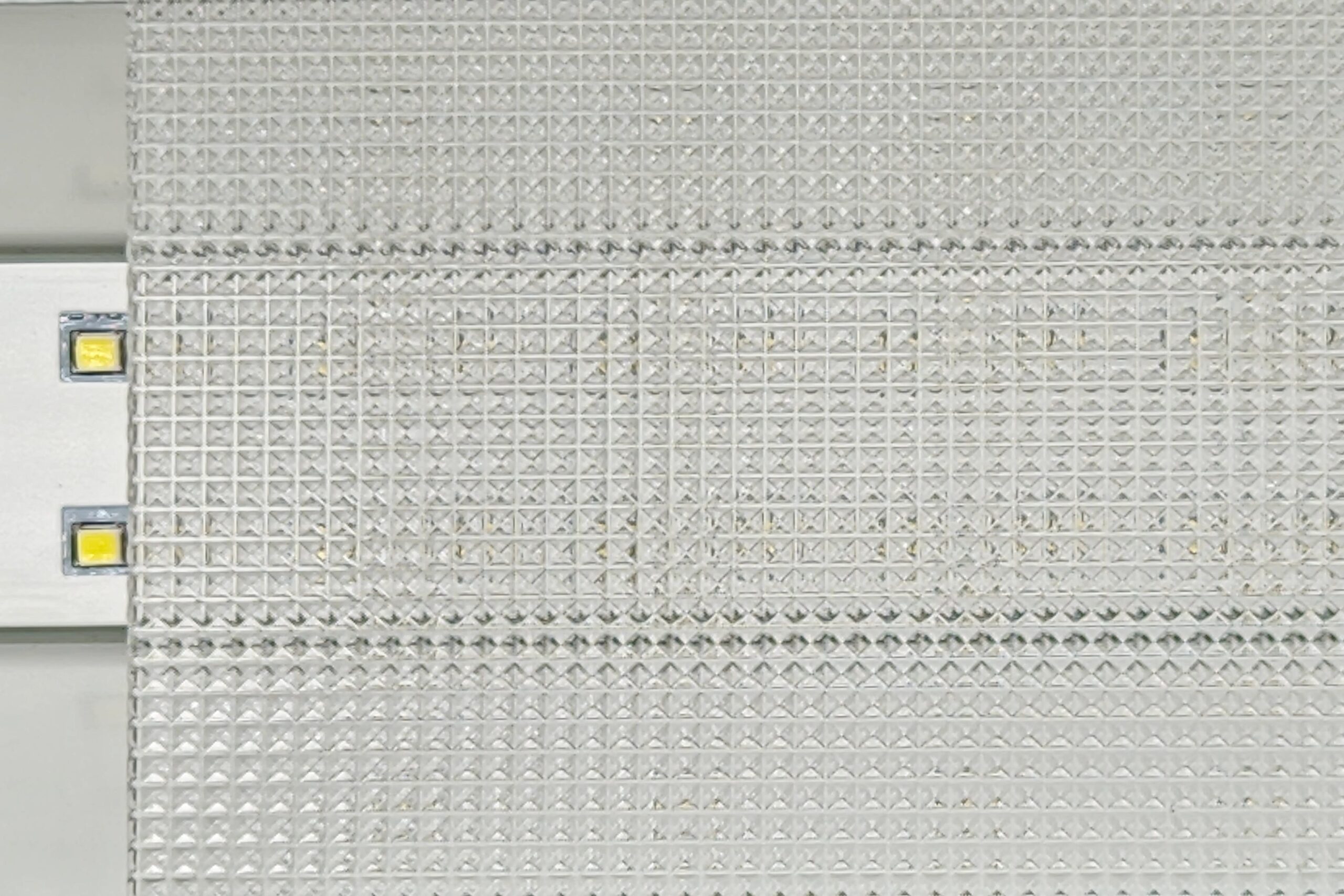

| Plexi Pyramid 2 | Acrylic (PMMA) | 2 | 94% | UL94 V0 | Bigger pyramid pattern | 0.078 |
Datos Fotométricos
Rendimiento Óptico y Refracción
Aplicaciones
Más Información
Aplicaciones
- Lugares de trabajo que requieren iluminación para tareas visuales en pantallas (computación, estudios de diseño).
- Iluminación de oficinas (plantas abiertas, salas de reuniones).
- Escuelas y universidades (aulas, bibliotecas, salas de estudio).
- Instalaciones sanitarias (hospitales, clínicas, laboratorios).
- Edificios públicos (aeropuertos, museos, oficinas gubernamentales).
- Iluminación comercial (tiendas minoristas, centros comerciales).
- Iluminación arquitectónica (diseños de interiores modernos, espacios de co-working).
- Residencial de alta gama (cocinas, estudios, oficinas en casa).
Anchos y Longitudes Disponibles
El ancho estándar de la lámina es de 1220 mm. Para proyectos especiales, el ancho de extrusión puede ajustarse hasta un máximo de 1250 mm bajo pedido.
Nuestras longitudes estándar son 1220 mm, 1830 mm, 2440 mm y 3050 mm. También se pueden producir longitudes personalizadas bajo pedido para adaptarse a sus necesidades específicas.
Corte, Mecanizado y Fabricación Personalizada
Ofrecemos servicios completos de procesamiento para entregar las láminas prismáticas en el tamaño y acabado exactos que necesite, desde cortes simples hasta mecanizado de precisión.
Las opciones disponibles incluyen:
- Fresado para crear escalones, ranuras o perfiles personalizados.
- Mecanizado CNC para formas y patrones precisos.
- Corte por láser para bordes lisos y geometrías complejas (hasta 1300×1300 mm).
- Corte con sierra para dimensionamiento estándar y recorte.
- Pegado y ensamblaje de múltiples capas de láminas.
- Acabado de bordes con chaflanes, biseles y bordes redondeados.
Capacidad de corte con sierra: Hasta 3050 mm de largo y >30 mm de ancho.
Tolerances:
Tolerancias:
L (Largo): ±1 mm
W (Ancho): +0.6 / -0 mm (Positivo unilateral) o +0 / -0.6 mm (Negativo unilateral)
Materiales: Comparación de PMMA, PC y PS
Utilice esta tabla comparativa para comprender rápidamente las diferencias y encontrar la mejor opción para su proyecto de iluminación.
| Propiedad / Característica | PMMA (Acrílico) | PC (Policarbonato) | PS (Poliestireno) |
| Transmisión de Luz | Muy alta | Alta | Alta |
| Resistencia al Impacto | Baja – frágil, puede agrietarse bajo estrés | Muy alta – resistente a roturas | Baja – frágil |
| Resistencia al Calor (Uso Continuo) | 80–90°C | 120°C | 70°C |
| Calor Máximo a Corto Plazo | ~100°C | ~135°C | ~80°C |
| Resistencia UV / Intemperie | Buena (puede amarillear a largo plazo) | Estabilidad UV moderada (añadimos estabilizador UV) | Regular (propenso al amarilleo). Añadimos estabilizador UV. |
| Inflamabilidad / Seguridad | Moderada (UL94 HB) | Mejor (UL94 V-2/V-0 con aditivos) | Moderada (UL94 HB) |
| Resistencia Química | Buena (resistente a ácidos/álcalis suaves) | Excelente – resiste la mayoría de químicos | Pobre – sensible a solventes |
| Peso / Densidad | 1.18 g/cm³ | 1.2 g/cm³ | 1.05 g/cm³ |
| Procesamiento / Fabricación | Termoformado, corte láser, CNC. | Bueno para termoformado, no admite corte láser, CNC. | CNC. |
| Costo | Medio | Alto | Bajo |
| Durabilidad / Vida Útil | Moderada – buen uso en interiores | Muy alta – apto para entornos industriales/agresivos | Regular – uso en interiores a medio plazo |
| Aplicaciones Comunes | Paneles LED de oficina | Iluminación industrial, luminarias exteriores, zonas de impacto | Proyectos sensibles al costo |
Tolerancias del Producto
Los tres materiales (PMMA, PC y PS) tienen tolerancias similares.
| Propiedad | Valor |
| Espesor | ±3% |
| Largo / Ancho de Placa Madre | ±3.0 mm |
| Largo / Ancho de Corte a Medida | ±0.3 mm |
| Transmitancia de Luz y Haze | ±2% |
Nota: El PMMA tiene el coeficiente de expansión térmica más alto entre los materiales difusores. Esto significa que puede expandirse en condiciones de calor y contraerse en condiciones de frío. Utilice nuestra Calculadora de Expansión Térmica para predecir las dimensiones finales antes de la instalación.
Embalaje
En Hexatron Technologies, ponemos gran cuidado en el embalaje de nuestras láminas difusoras para garantizar que lleguen a nuestros clientes en perfectas condiciones.
1. Embalaje Estándar de Láminas
- Láminas Madre: Las láminas grandes (hasta tamaños estándar de extrusión) se apilan en palés o cajas de madera.
- Láminas de Corte Final / a Medida: Las láminas más pequeñas se envuelven cuidadosamente y se separan con películas protectoras o papel kraft, luego se agrupan para evitar que se doblen o se deformen.
2. Métodos de Protección
- Película de Protección de Superficie: Todas las láminas difusoras se suministran con una película protectora removible para evitar arañazos y contaminación.
- Protectores de Bordes / Esquinas: Para evitar astillamientos o abolladuras durante el manejo y envío.
3. Paletización y Aseguramiento
- Las láminas se apilan en palés o cajas con capas intermedias y se aseguran con correas o película elástica (stretch) para evitar el movimiento durante el tránsito.
- La altura máxima de la pila se calcula en función del espesor de la lámina y el material para evitar deformaciones. El peso máximo por palé es de 1.5 toneladas.
4. Recomendaciones de Envío y Manejo
- Almacenamiento en Plano: Las láminas deben almacenarse en posición horizontal y apoyadas uniformemente para mantener la planeidad.
- Consideraciones Climáticas: Evite la exposición prolongada a temperaturas extremas o humedad, especialmente para el PMMA, para prevenir cambios dimensionales.
- Manejo: Use guantes al retirar la película protectora para evitar huellas dactilares.
