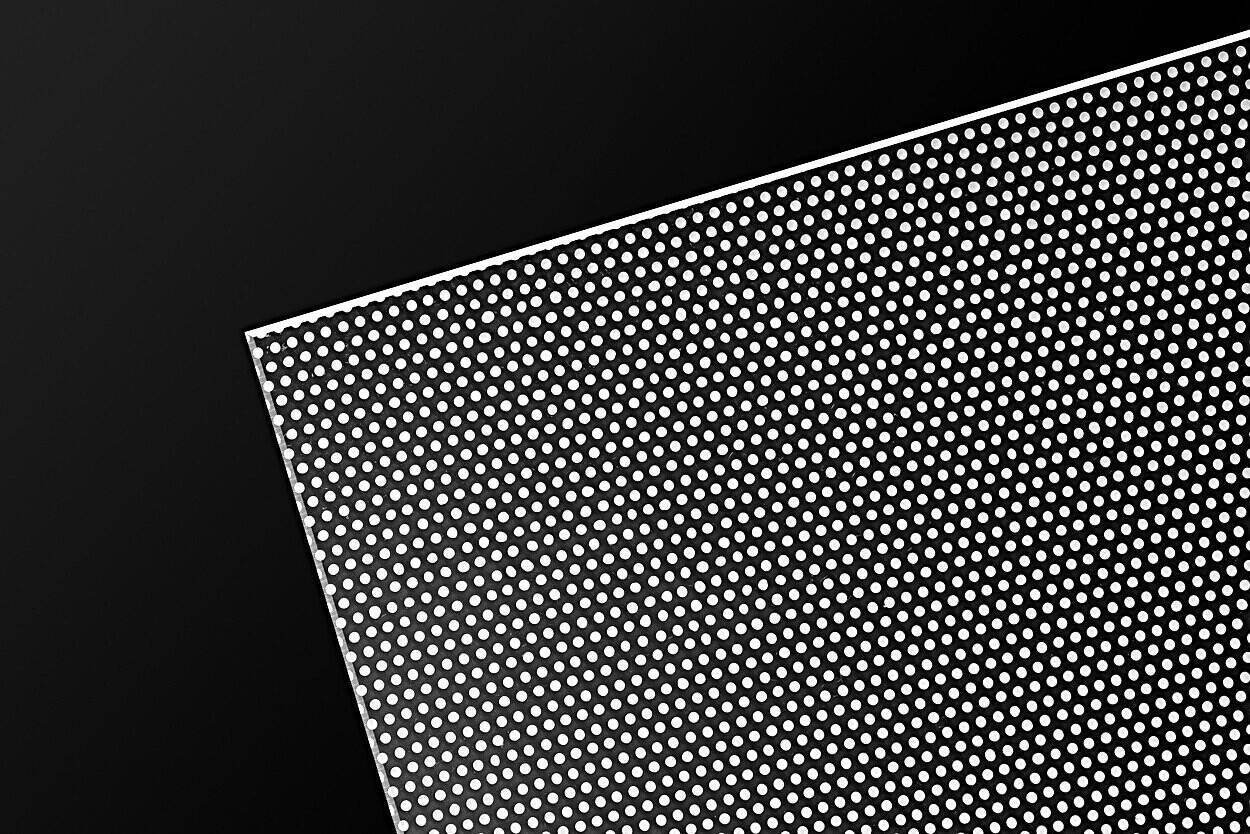

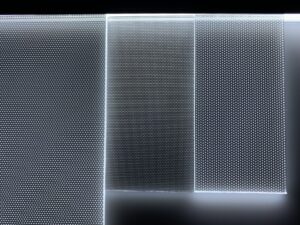

LGP Láser
Detalles del Producto:
- Material: PMMA.
- Rango de grosor: Estándar de 1 a 10 mm; opciones personalizadas disponibles de 12 mm y 15 mm.
- Tamaños de lámina: Personalizados, con un tamaño máximo de hasta 1250 × 3050 mm.
- Uniformidad de luz: >85 %.
- Opciones de puntos y patrones: Varios micro puntos, micro líneas y patrones prensados en caliente.
- Seguridad contra incendios: Certificado según UL 94 (HB).
- Opciones de corte y borde: Corte por láser, pulido de bordes y muescas personalizadas.
Descripción
Nuestra placa guía de luz (LGP) está fabricada con PMMA transparente de grado óptico Mitsubishi, el mejor material para lograr la máxima uniformidad y eficiencia lumínica.
Las máquinas de grabado láser de última generación nos permiten fabricar guías de luz con la superficie iluminada más grande del mercado, de hasta 2 × 4 metros, lo que representa una ventaja competitiva única. El grosor de la LGP puede variar entre 2 mm y 15 mm.
Nuestro inventario de láminas transparentes nos brinda la flexibilidad para atender cualquier solicitud especial sin cantidad mínima de pedido (MOQ).
Podemos suministrar el conjunto completo de piezas ópticas plásticas para los fabricantes, incluyendo:
- La lámina reflectante posterior.
- La propia placa guía de luz (LGP).
- La lámina difusora frontal en acabado opal mate o superficie prismática transparente para luminarias con UGR < 19.
Características principales:
- Distribución homogénea de la luz en todo el panel.

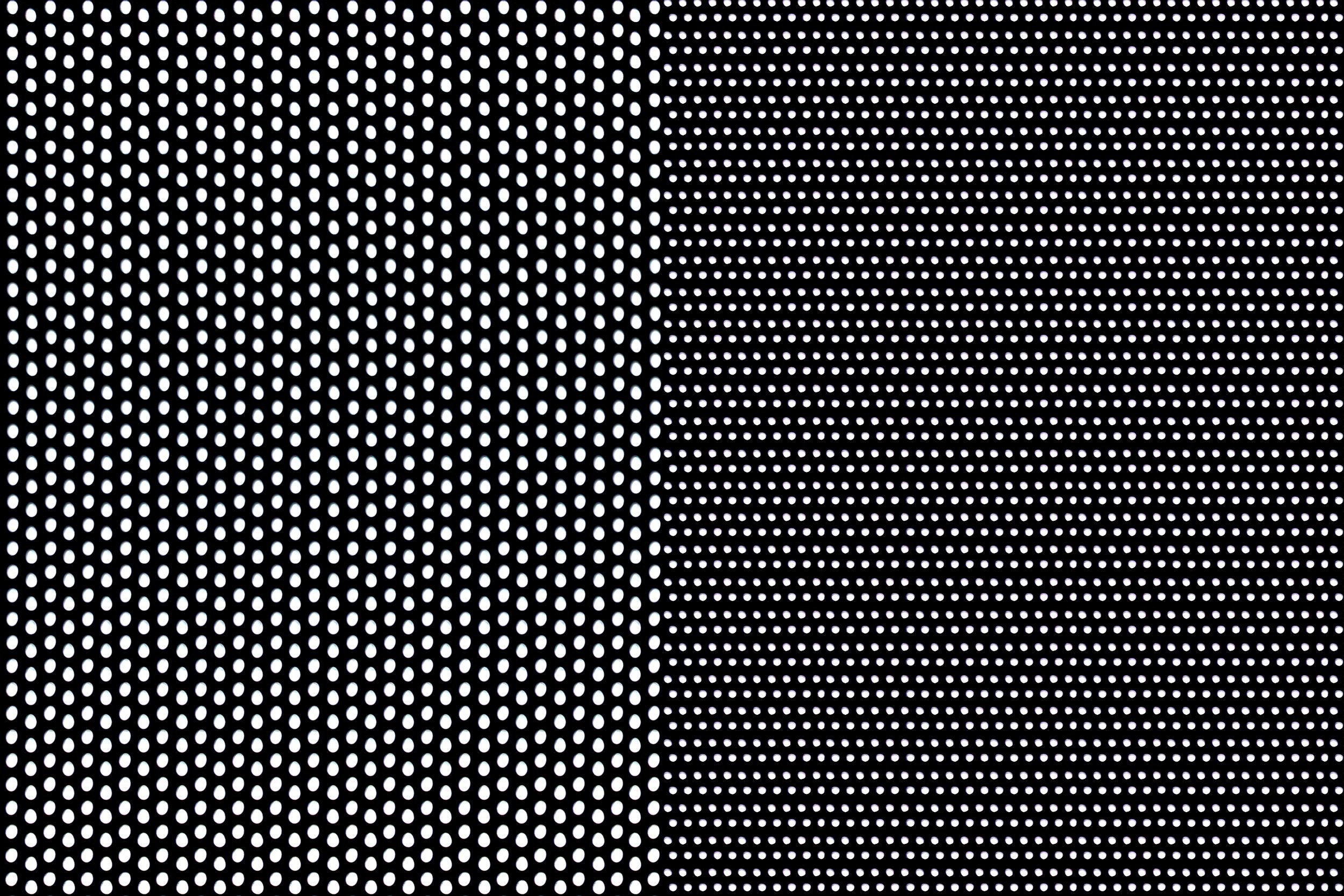

- Diseño de la densidad de puntos láser adaptado a cada tamaño de panel.
- Estabilidad frente a rayos UV.
- Sin pedido mínimo (MOQ) y muestras sin costo de desarrollo.
- Disponible en cualquier forma.
Aplicaciones más comunes:
- Paneles LED delgados y luminarias lineales arquitectónicas.
- Señalización y cajas de luz.
- Pantallas y exhibidores.
- Iluminación de emergencia.
- Iluminación automotriz.
- Exhibidores en puntos de venta.
Productos Complementarios
Los fabricantes de luminarias suelen adquirir las placas guía de luz (LGP) como parte de un paquete de iluminación completo, que incluye:
Opciones de láminas difusoras:
Opciones de láminas difusoras:
- Láminas opales de poliestireno (PS) o PMMA de 1.5–2 mm de grosor, o
- Láminas de policarbonato (PC) con clasificación de resistencia al fuego de 1–1.5 mm, o
- Películas difusoras de PC para diseños ultradelgados, o
- Ópticas prismáticas antideslumbrantes UGR < 19 de 0.5 mm de espesor.
Placas guía de luz (LGP): Los grosores más utilizados son 3 mm y 4 mm, ofreciendo una distribución de luz uniforme.
Films reflectantes: Disponibles en varios grosores, siendo 225 µm el más popular.
Como servicio opcional, podemos laminar la película reflectante al LGP sin costo adicional, simplificando el ensamblaje.

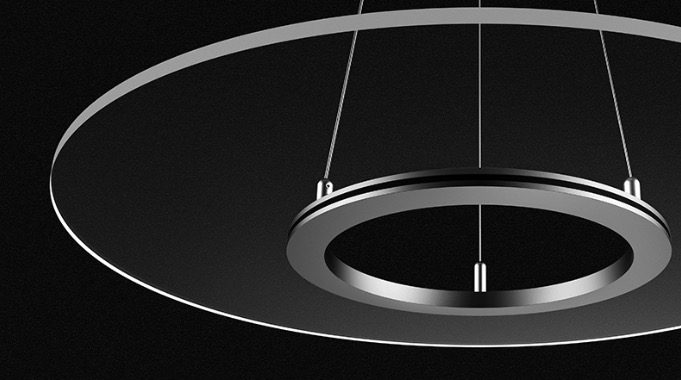

LGP Difusiva
Descripción
Nuestras placas guía de luz difusivas (LGPs) incorporan materiales ópticos dispersivos que esparcen la luz de manera uniforme por todo el panel, garantizando una iluminación homogénea.
Al integrar partículas difusoras dentro del sustrato de PMMA, estas LGP ofrecen brillo constante y uniforme sin depender exclusivamente de patrones grabados con láser.
Son ideales para pantallas retroiluminadas, señalización y paneles LED sin cubierta difusora.
Nuestras LGP de dispersión combinan alto rendimiento óptico con fácil integración, proporcionando una solución confiable para aplicaciones de iluminación moderna.
Características:
- Puede cortarse libremente al tamaño requerido, sin necesidad de grabado láser ni serigrafía.
- Puede procesarse en cualquier forma y termoformarse.
- Alta tasa de conversión de luz y efecto lumínico uniforme.
- Apta para uso interior y exterior, con una vida útil de 8 a 10 años.
- Puede usarse con entrada de luz por uno o ambos lados.
- Adecuada para aplicaciones específicas con ancho máximo de 600 mm.
Aplicaciones:
- Decoración: luz de fondo, estanterías de exhibición.
- Iluminación: paneles planos de luz.
- Publicidad: cajas de luz delgadas, logotipos luminosos, etc.
LGP Delgada
Descripción
Nuestra placa guía de luz delgada de 1 mm ofrece una iluminación uniforme y eficiente en diseños ultradelgados, lo que la hace ideal para pantallas retroiluminadas, señalización y paneles LED compactos.
Garantiza una distribución uniforme de la luz en toda la superficie y está disponible en tamaños y formas personalizadas.
Ofrecemos servicios integrales de valor añadido para simplificar sus proyectos de iluminación LED, que incluyen:
- Integración de módulos LED, conectores y cableado.
- Componentes de gestión térmica.
- Soporte para componentes complementarios, como películas difusoras adheridas, películas reflectantes y módulos de control.
Más Información
Corte personalizado, mecanizado y fabricación a medida
Cada Placa guía de luz (LGP) es totalmente personalizable para satisfacer sus requisitos específicos de diseño y montaje.
La avanzada tecnología de fabricación garantiza un corte preciso, claridad óptica y una calidad constante para todas las aplicaciones.
Las capacidades incluyen:
- Corte, fresado y taladrado CNC.
- Grabado láser para patrones de extracción de luz.
- Acabado y pulido de bordes para una alta transparencia.
- Mecanizado de tolerancia estrecha para una alineación perfecta.
Admite tanto el desarrollo de prototipos como la producción en masa con un rendimiento óptico estable y repetible.
Tolerancias típicas Propiedades del PMMA de grado óptico
| Propiedad | Valor típico / Tolerancia |
| Espesor | ± 0.1 mm (3 to 15mm) |
| Dimensional (longitud × anchura) | ± 0.3 mm |
| Claridad del material/defectos | Sin inclusiones, burbujas ni arañazos visibles; grado óptico Uniformidad |
| Uniformidad | ≥ 85 % de uniformidad dependiendo del tamaño; para tamaños pequeños, a menudo superior |
| Expansión térmica | ~ 7 × 10⁻⁵ / °C |
