Mikroprismen
Die Mikroprismen Convex Micro Hexagon Serie wurde speziell für kompakte Leuchten entwickelt, die eine präzise Entblendung bei gleichzeitig hoher optischer Effizienz erfordern. Die mikro-skalierte hexagonale Prismengeometrie erzielt einen UGR-Wert < 19 und bewahrt dabei ein homogenes Erscheinungsbild der Leuchtdichte, selbst bei geringen Abständen zwischen LED und Optik.
- Stabilität bei geringer Materialstärke: Robuste Geometrie für schlanke Optiken und großformatige Paneele.
- Reduzierte Pixelbildung: Mikroprismen mischen die LED-Lichtquellen für einen sauberen Lichtaustritt.
- Abschirmung bei flachen Winkeln: Konvexe Facetten lenken Lichtstrahlen mit hohem Winkel (>65°) um.
- Isotrope Gleichmäßigkeit: Konsistente Helligkeit aus allen Blickrichtungen.
- Hohe Effizienz: Minimaler Lichtverlust im Vergleich zu herkömmlichen Diffusoren.
Zertifizierungen
Produktvergleich
| Product Code | Material | Thickness mmin | Light Transmission | Fire Rating | Key Features | Thickness in mmin |
|---|---|---|---|---|---|---|
| Plexi Mikroprismen | Acrylic (PMMA) | 1.5 | 94% | UL94 HB | Optical clarity, high transmission, uniform luminance. | 0.059 |
Photometrische Daten
Optische Leistung & Lichtbrechung

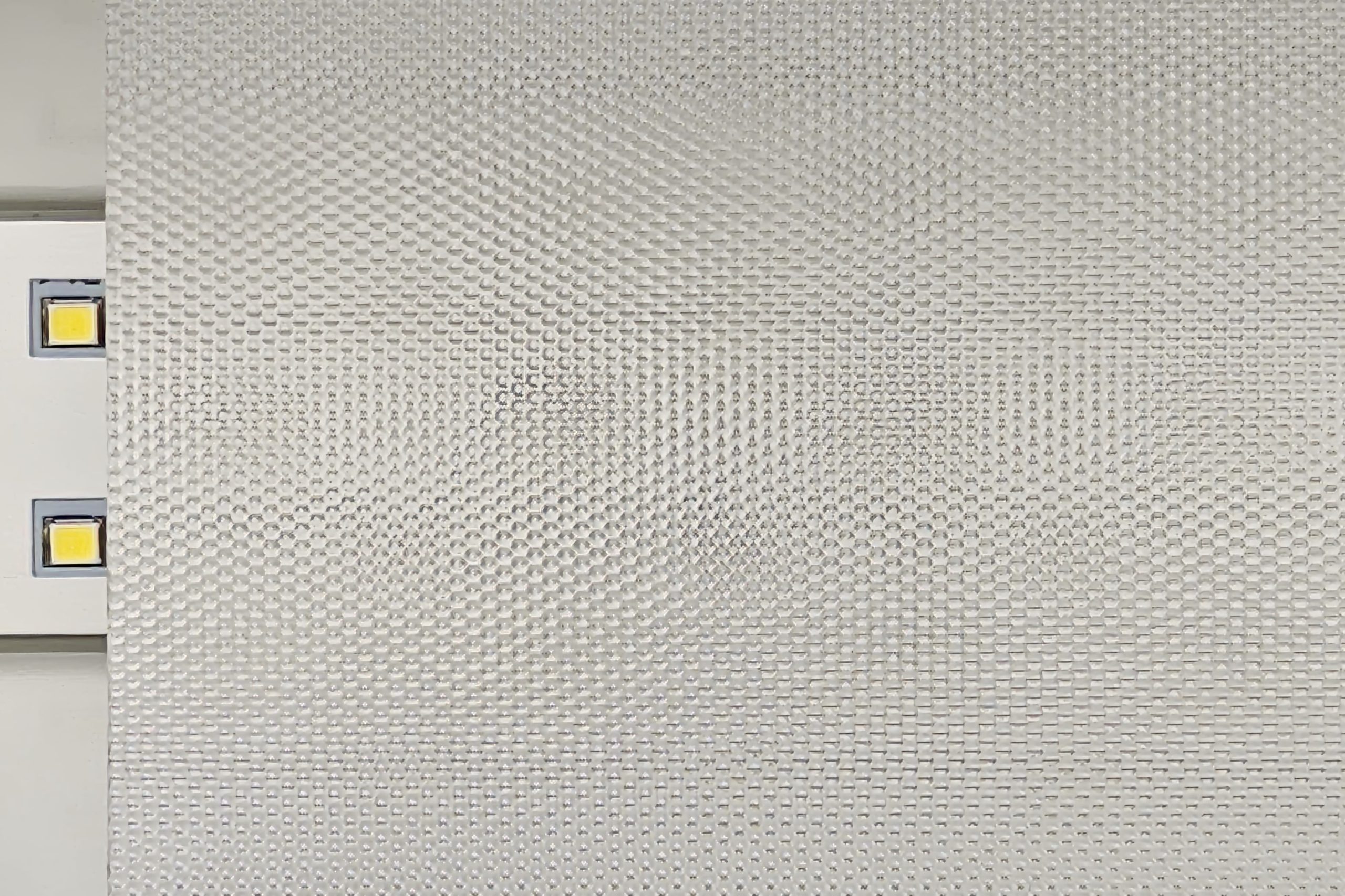

Geometrische Aktivierung

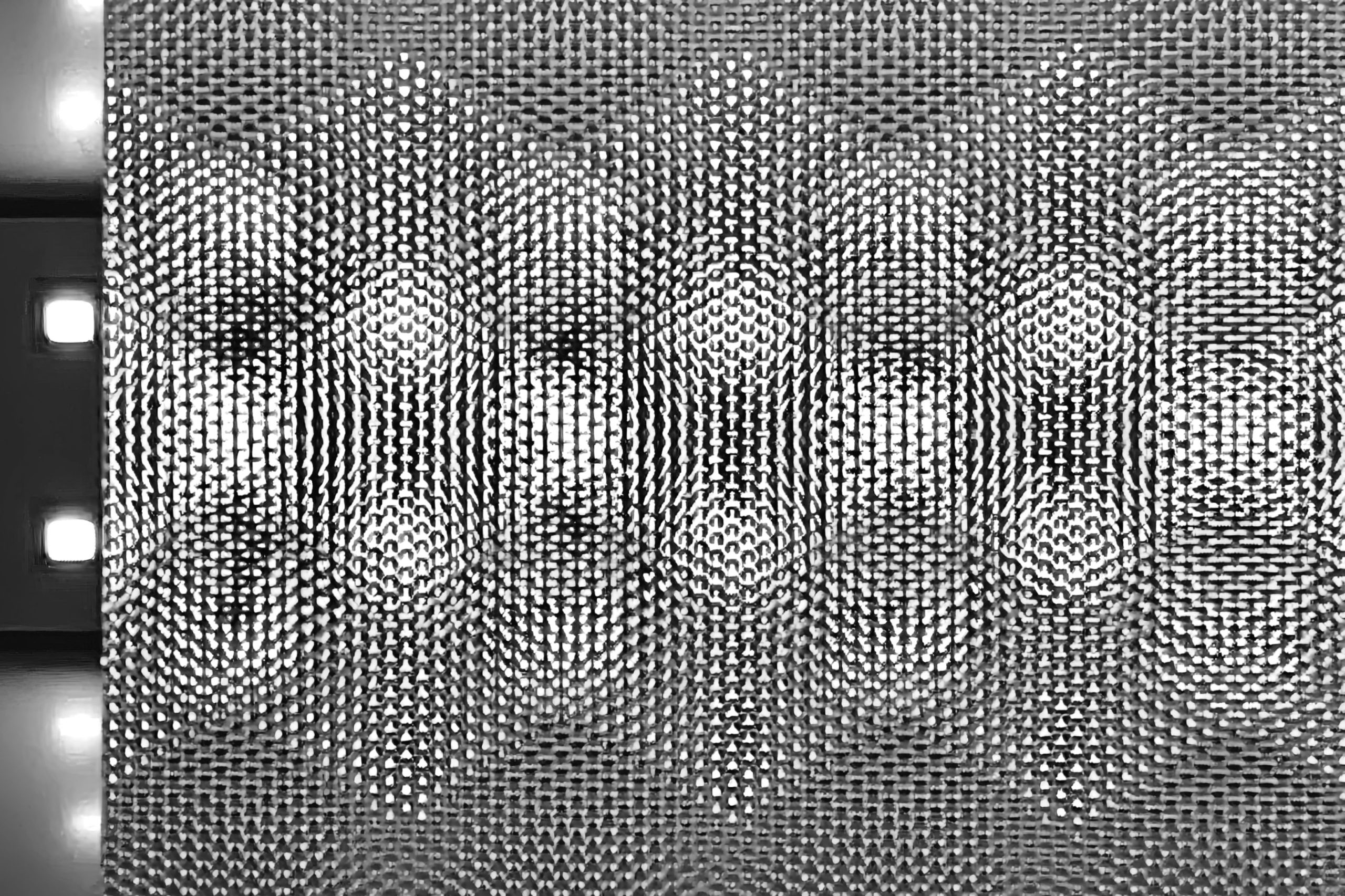

Achten Sie darauf, wie die mikro-hexagonalen Prismen unter Beleuchtung „aktiviert“ werden. Jede konvexe Mikro-Zelle fängt das rohe LED-Licht ein und bricht es in eine glatte, gleichmäßige Arbeitsebene. Dabei werden dichte LED-Arrays vermischt und Blendung bei flachen Winkeln unterdrückt, um einen UGR < 19 zu erreichen.
Für robustere oder anspruchsvollere Anwendungen empfehlen wir die folgenden transluzenten Diffusorplatten in den Stärken 1,2 mm oder 1,5 mm:
- Plexi90 Silk oder Frost
- S92
- Poly80
Anwendungen
Weitere Informationen
Anwendungen von Platten mit UGR < 19
- Arbeitsplätze mit bildschirmbasierten Tätigkeiten (Computerarbeit, Designstudios).
- Bürobeleuchtung (Großraumbüros, Besprechungsräume).
- Schulen und Universitäten (Klassenzimmer, Bibliotheken, Hörsäle).
- Gesundheitseinrichtungen (Krankenhäuser, Kliniken, Labore).
- Öffentliche Gebäude (Flughäfen, Museen, Behörden).
- Gewerbliche Beleuchtung (Einzelhandel, Einkaufszentren).
- Architekturbeleuchtung (modernes Innendesign, Co-Working Spaces).
- Gehobener Wohnbereich (Küchen, Arbeitszimmer, Home-Offices).
Verfügbare Breiten und Längen
Die Standardbreite beträgt 1220 mm. Für Spezialprojekte kann die Extrusionsbreite auf Anfrage bis maximal 1250 mm angepasst werden.
Unsere Standardlängen sind 1220 mm, 1830 mm, 2440 mm und 3050 mm. Sonderlängen können auf Anfrage gefertigt werden.
Zuschnitt, Bearbeitung & Fertigung
Wir bieten umfassende Bearbeitungsservices an, um Prismenplatten in der exakten Größe und Ausführung zu liefern:
Available options include:
- Fräsen von Stufen, Nuten oder individuellen Profilen.
- CNC-Bearbeitung für präzise Formen und Muster.
- Laserschneiden für glatte Kanten und komplexe Geometrien (bis zu 1300×1300 mm).
- Sägeschnitte für Standardmaße und Trimming.
- Kleben und Montage von Mehrschichtsystemen.
- Kantenbearbeitung: Fasen, Schrägen und abgerundete Kanten.
Sägekapazität: Bis zu 3050 mm Länge und >30 mm Breite.
Toleranzen:
L: ±1 mm.
B: +0,6 / -0 mm oder +0 / -0,6 mm.
L：±1mm
W：+0.6 / -0mm (Unilateral Plus) or +0 / -0.6mm (unilateral minus)
Materialien: Vergleich von PMMA, PC und PS
Use this comparison table to quickly understand the differences and find the best option for your lighting project.
| Eigenschaft / Merkmal | PMMA (Acryl) | PC (Polycarbonat) | PS (Polystyrol) |
| Lichtdurchlässigkeit | Sehr hoch | Hoch | Hoch |
| Schlagfestigkeit | Niedrig (spröde) | Sehr hoch (bruchsicher) | Niedrig (spröde) |
| Wärmebeständigkeit (Dauer) | 80–90°C | 120°C | 70°C |
| Kurzzeitige Erwärmung | ~100°C | ~135°C | ~80°C |
| UV-Beständigkeit | Gut | Mittel (mit Stabilisator) | Mäßig (mit Stabilisator) |
| Brennbarkeit / Sicherheit | Mittel (UL94 HB) | Besser (UL94 V-2/V-0) | Mittel (UL94 HB) |
| Chemische Beständigkeit | Gut | Ausgezeichnet | Gering (lösungsempfindlich) |
| Dichte | 1,18 g/cm³ | 1,2 g/cm³ | 1,05 g/cm³ |
| Verarbeitung | Laser, CNC, Thermoform. | CNC, Thermoform. | CNC |
| Kosten | Mittel | Hoch | Niedrig |
| Häufige Anwendungen | Büro-LED-Paneele | Industrie/Außenbereich | Kostenkritische Projekte |
Produkttoleranzen
The three materials (PMMA, PC and PS) have similar tolerances.
| Eigenschaft | Wert |
| Dicke | ±3% |
| Länge / Breite (Mutterplatte) | ±3,0 mm |
| Länge / Breite (Zuschnitt) | ±0,3 mm |
| Lichttransmission & Haze | ±2% |
Hinweis: PMMA hat den höchsten thermischen Ausdehnungskoeffizienten. Nutzen Sie unseren Rechner für thermische Ausdehnung zur Maßplanung.
Verpackung
Bei Hexatron Technologies achten wir auf höchste Sorgfalt:
- Standardverpackung: Große Platten werden auf Paletten gestapelt. Zuschnitte werden einzeln mit Schutzfolie oder Kraftpapier geschützt.
- Schutzmaßnahmen: Alle Platten verfügen über eine abziehbare Schutzfolie und Kantenschutz.
- Ladungssicherung: Sicherung mittels Bändern oder Stretchfolie. Maximales Palettengewicht: 1,5 Tonnen.
- Handhabung: Lagerung plan (flach) und gleichmäßig gestützt. Vermeiden Sie extreme Klimaschwankungen. Tragen Sie Handschuhe beim Abziehen der Folie (Fingerabdrücke).
