Hexagon
Die Hexagon-Serie zeichnet sich durch eine symmetrische, hexagonale Mikroprismenstruktur aus, die für eine multidirektionale Blendungskontrolle und eine gleichmäßige Leuchtdichte entwickelt wurde. Ihre raffinierte Prismengeometrie sorgt für eine sanfte Lichtverteilung mit reduziertem Glitzereffekt (Sparkle), was sie ideal für hochwertige architektonische und gewerbliche Leuchten macht.
- Sauberes Erscheinungsbild: Glatte Oberfläche mit reduziertem Sparkle.
- Stabile Dünnschichtstruktur: Robuste Geometrie für dünne Folien und Platten.
- Mehrachsige Blendungskontrolle: Ausgewogener Licht-Cut-off in alle Richtungen.
- Hohe optische Effizienz: Minimale Totzonen für maximale Lichtausbeute.
- UGR < 19 konform: Entwickelt für blendungssensible Umgebungen.
Zertifizierungen
Produktvergleich
| Product Code | Material | Thickness mmin | Light Transmission | Fire Rating | Key Features | Thickness in mmin |
|---|---|---|---|---|---|---|
| Plexi Hexagon | Acrylic (PMMA) | 1.2, 1.5, 2 & 3 | 94% | UL94 HB | Highest optical clarity, UV-stable | 0.047, 0.059, 0.078 & 0.118 |
| S Hexagon | Polystyrene (PS) | 1.2, 1.5, 2 & 3 | 94% | UL94 HB | Cost-effective, lightweight | 0.059, 0.078 & 0.118 |
| S Hexagon TP(a) | Polystyrene(PS) | 1.2, 1.5, 2 & 3 | 94% | TP(a) | Improved fire resistance vs. standard PS | 0.059, 0.078 & 0.118 |
| Poly Hexagon | Polycarbonate (PC) | 1, 1.2, 1.5 & 2 | 90% | UL94 V2 | Impact-resistant, higher fire ratings |
Photometrische Daten
Optische Leistung & Lichtbrechung

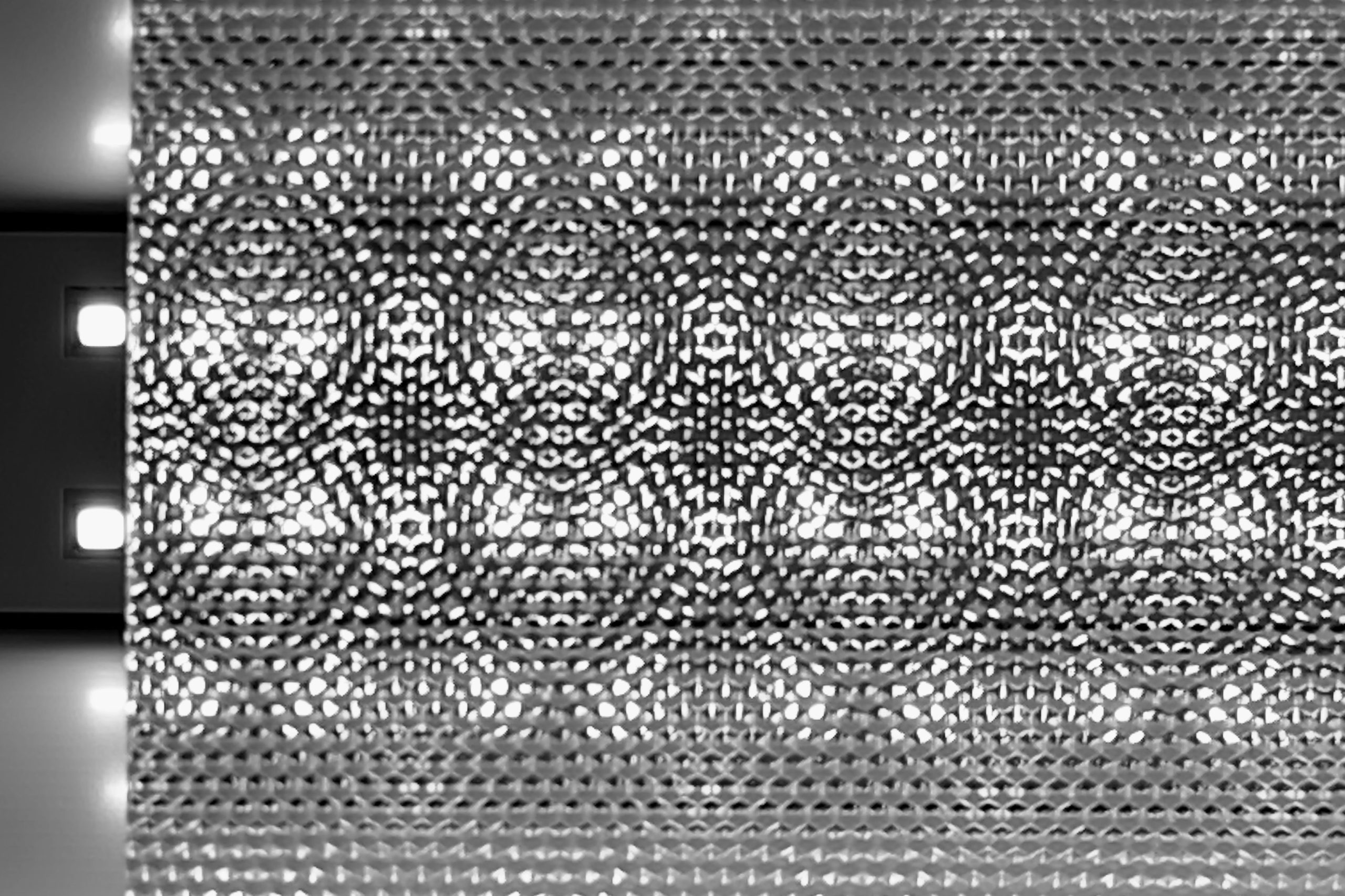

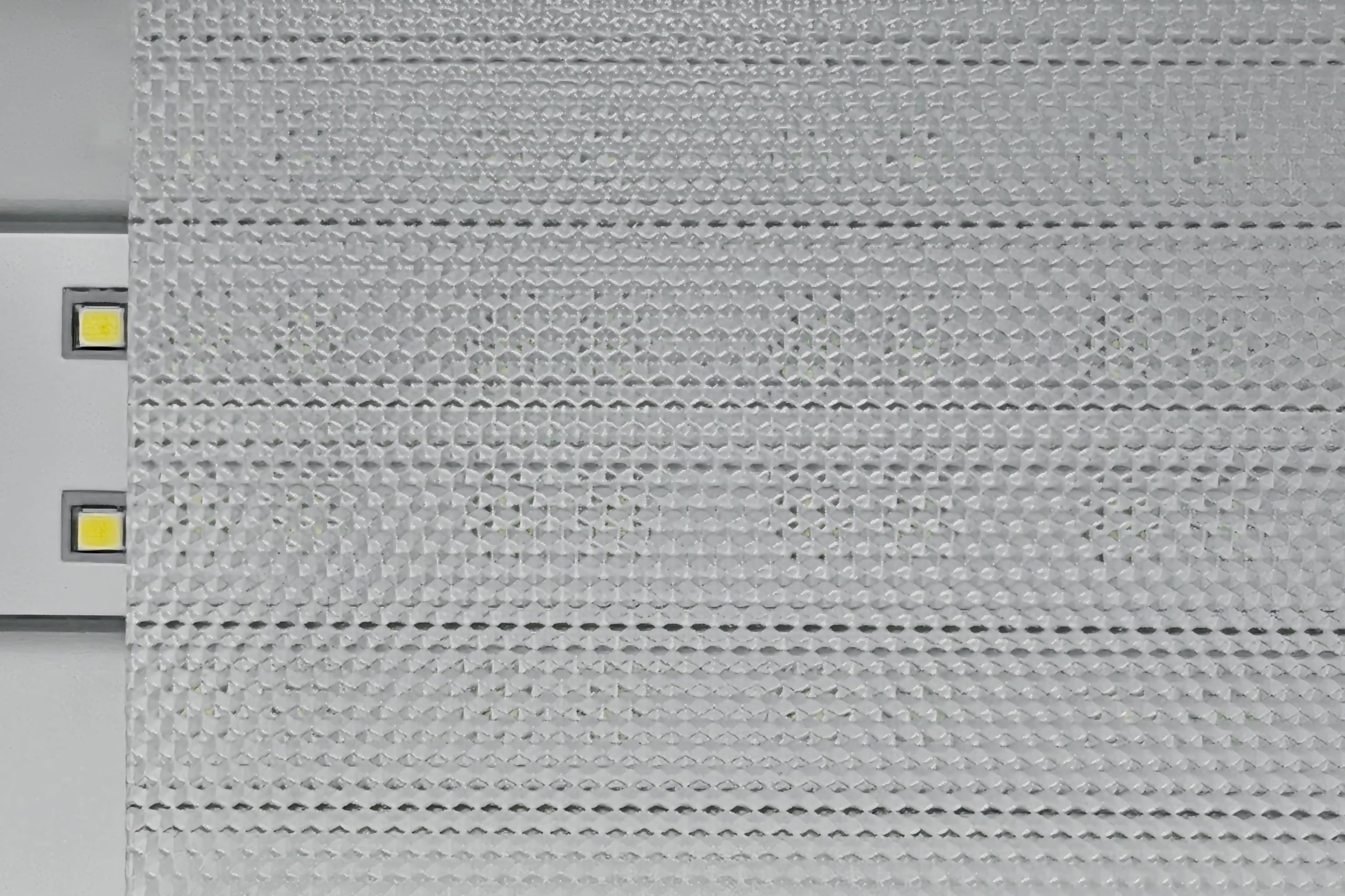

Geometrische Aktivierung
Beobachten Sie, wie die hexagonalen Prismen bei Beleuchtung „aktiv“ werden. Jede konvexe Zelle erfasst den rohen, unkontrollierten LED-Ausstoß und lenkt ihn in die nutzbare Arbeitsebene um, während sie gleichzeitig Blendung in flachen Winkeln physikalisch unterdrückt, um die UGR < 19 Konformität zu erreichen.
Der optische UGR < 19 Schichtaufbau liefert eine konsistente Diffusion über das gesamte Panel:
- Mikroprismatische Platte +
- Diffusionsfolie/-platte
Weitere
Weitere Informationen
Anwendungen von UGR < 19 Platten
- Arbeitsplätze mit bildschirmbasierten Aufgaben (Computerarbeit, Designstudios)
- Bürobeleuchtung (Großraumbüros, Besprechungsräume)
- Schulen und Universitäten (Klassenzimmer, Bibliotheken, Hörsäle)
- Gesundheitseinrichtungen (Krankenhäuser, Kliniken, Laboratorien)
- Öffentliche Gebäude (Flughäfen, Museen, Behörden)
- Gewerbebeleuchtung (Einzelhandel, Einkaufszentren)
- Architekturbeleuchtung (modernes Innendesign, Co-Working-Spaces)
- Gehobener Wohnbereich (Küchen, Arbeitszimmer, Home-Offices)
Verfügbare Breiten und Längen
Die Standardplattenbreite beträgt 1220 mm. Für Spezialprojekte kann die Extrusionsbreite auf Anfrage bis zu maximal 1250 mm angepasst werden.
Unsere Standardlängen sind 1220 mm, 1830 mm, 2440 mm und 3050 mm. Auf Wunsch können auch individuelle Längen gefertigt werden, um Ihren spezifischen Anforderungen gerecht zu werden.
Individueller Zuschnitt, Bearbeitung & Fertigung
Wir bieten komplette Bearbeitungsdienstleistungen an, um Prismenplatten in der exakten Größe und Ausführung zu liefern, die Sie benötigen – vom einfachen Zuschnitt bis hin zur Präzisionsbearbeitung.
Die verfügbaren Optionen umfassen:
- Fräsen zur Erstellung von Stufen, Nuten oder individuellen Profilen.
- CNC-Bearbeitung für präzise Formen und Muster.
- Laserschneiden für glatte Kanten und komplexe Geometrien (bis zu 1300 × 1300 mm).
- Sägeschnitt für Standardformatierung und Beschnitt.
- Verkleben und Montage von mehreren Plattenlagen.
- Kantenbearbeitung mit Fasen, Schrägen und Rundungen.
Sägekapazität: Bis zu 3050 mm Länge und >30 mm Breite. Toleranzen:
B: +0,6 / -0 mm (einseitiges Plusmaß) oder +0 / -0,6 mm (einseitiges Minusmaß)
L: ±1 mm
Materialien: Vergleich von PMMA, PC und PS
Nutzen Sie diese Vergleichstabelle, um die Unterschiede schnell zu verstehen und die beste Option für Ihr Beleuchtungsprojekt zu finden.
| Eigenschaft / Merkmal | PMMA (Acryl) | PC (Polycarbonat) | PS (Polystyrol) |
| Lichtdurchlässigkeit | Sehr hoch | Hoch | Hoch |
| Schlagfestigkeit | Niedrig – spröde | Sehr hoch – bruchsicher | Niedrig – spröde |
| Hitzebeständigkeit (Dauer) | 80–90 °C | 120 °C | 70 °C |
| Kurzzeitige Hitze (max.) | ~100 °C | ~135 °C | ~80 °C |
| UV-Beständigkeit | Gut (vergilbt kaum) | Mittel (mit UV-Stabilisator) | Mäßig (vergilbungsanfällig)* |
| Entflammbarkeit | Mittel (UL94 HB) | Besser (UL94 V-2/V-0) | Mittel (UL94 HB) |
| Chemische Beständigkeit | Gut (gegen milde Säuren) | Exzellent | Schlecht (lösemittelempfindlich) |
| Dichte | 1,18 g/cm³ | 1,2 g/cm³ | 1,05 g/cm³ |
| Verarbeitung | Thermoformen, Laser, CNC | Thermoformen, CNC (kein Laser) | CNC |
| Kosten | Mittel | Hoch | Niedrig |
| Lebensdauer | Mittel bis gut (Innenbereich) | Sehr hoch (Industrie/Außen) | Mäßig (kurz-/mittelfristig) |
Produkttoleranzen
Die drei Materialien (PMMA, PC und PS) weisen ähnliche Toleranzen auf.
| Eigenschaft | Wert |
| Dicke | ±3 % |
| Länge / Breite (Mutterplatte) | ±3,0 mm |
| Länge / Breite (Zuschnitt) | ±0,3 mm |
| Lichttransmission & Haze | ±2 % |
Hinweis: PMMA hat den höchsten Wärmeausdehnungskoeffizienten unter den Diffusormaterialien. Das bedeutet, es dehnt sich bei Wärme aus und zieht sich bei Kälte zusammen. Nutzen Sie unseren Wärmeausdehnungsrechner für die Planung.
Verpackung
Bei Hexatron Technologies legen wir großen Wert auf die Verpackung, damit unsere Diffusorplatten im perfekten Zustand bei Ihnen ankommen.
Standardverpackung
- Mutterplatten: Große Platten werden auf Paletten oder in Kisten gestapelt.
- Zuschnitte: Kleinere Platten werden sorgfältig eingewickelt, durch Schutzfolien oder Kraftpapier getrennt und gebündelt.
Schutzmaßnahmen
- Oberflächenschutzfolie: Alle Platten werden mit einer abziehbaren Schutzfolie geliefert.
- Kantenschutz: Vermeidung von Absplitterungen oder Dellen während des Transports.
Palettierung & Sicherung
- Sicherung mit Zwischenlagen, Bändern oder Stretchfolie.
- Das maximale Palettengewicht beträgt 1,5 Tonnen.
Lagerung & Handhabung
- Flache Lagerung: Platten müssen eben gelagert werden, um Verformungen zu vermeiden.
- Klima: Extreme Temperaturen oder Feuchtigkeit vermeiden (besonders bei PMMA).
- Handhabung: Tragen Sie Handschuhe beim Abziehen der Folie, um Fingerabdrücke zu vermeiden.
