Verwendung von Prismenplatten und optischen Folien für blendfreie Beleuchtung mit UGR<19
Um eine UGR<19-konforme Leuchte mit einem hochwertigen opalen Lichteffekt zu erzielen, ist die richtige Kombination von optischen Materialien erforderlich. In den meisten hochwertigen LED-Panels wird dieser Effekt durch die Kombination einer transluzenten oder semi-opalen optischen Folie mit einer soliden prismatischen Diffusorfolie erzielt.
Die
klare prismatische Folie spielt eine entscheidende Rolle bei der Steuerung des Abstrahlwinkels, da sie dazu beiträgt, Blendung zu reduzieren und eine hohe Lichtausbeute aufrechtzuerhalten.
Gleichzeitig verdeckt die optische Diffusionsfolie sichtbare LED-Hotspots, was zu einer weichen, gleichmäßigen Lichtabgabe führt, die den Sehkomfort in Architektur- und Bürobeleuchtungsanwendungen verbessert.
Bei Hexatron liefern wir sowohl prismatische Folien als auch optische Diffusionsfolien für UGR<19-Beleuchtungsdesigns. Diese Komponenten können mechanisch montiert oder in einigen Konfigurationen für eine verbesserte optische Stabilität miteinander verbunden werden.
Bei LED-Panel-Baugruppen mit Lichtleitplatten (LGPs) ist eine Verklebung in der Regel nicht erforderlich – die reflektierende Folie, die LGP, die optische Diffusionsfolie und die Prismenplatte werden durch den Rahmen und die Baugruppenstruktur des Panels sicher zusammengehalten.

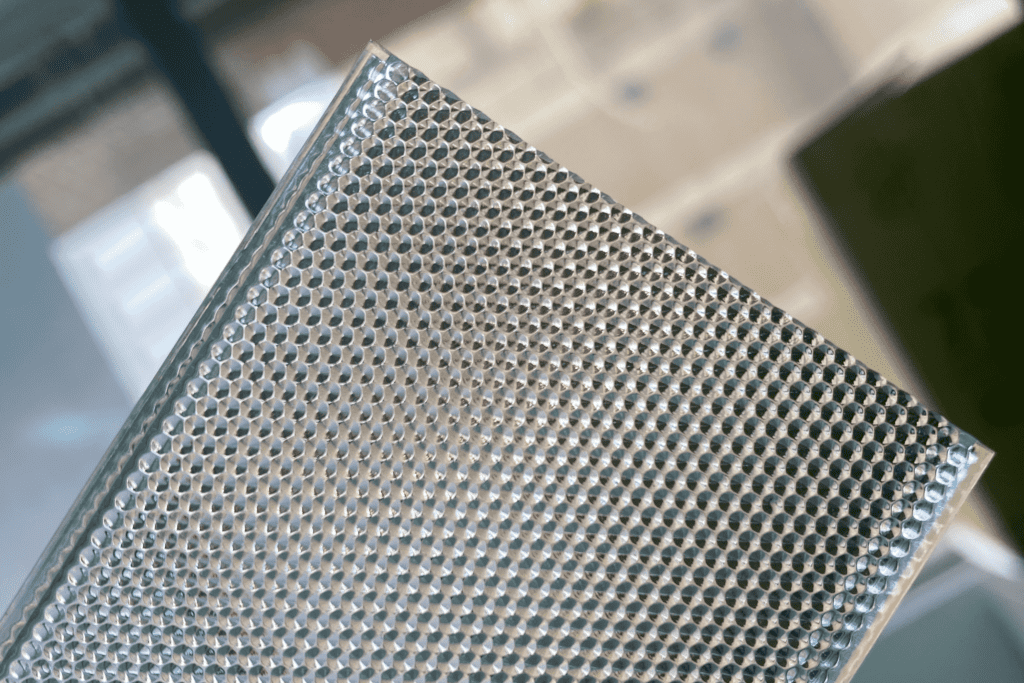

Wabenförmiges Prismenprofil

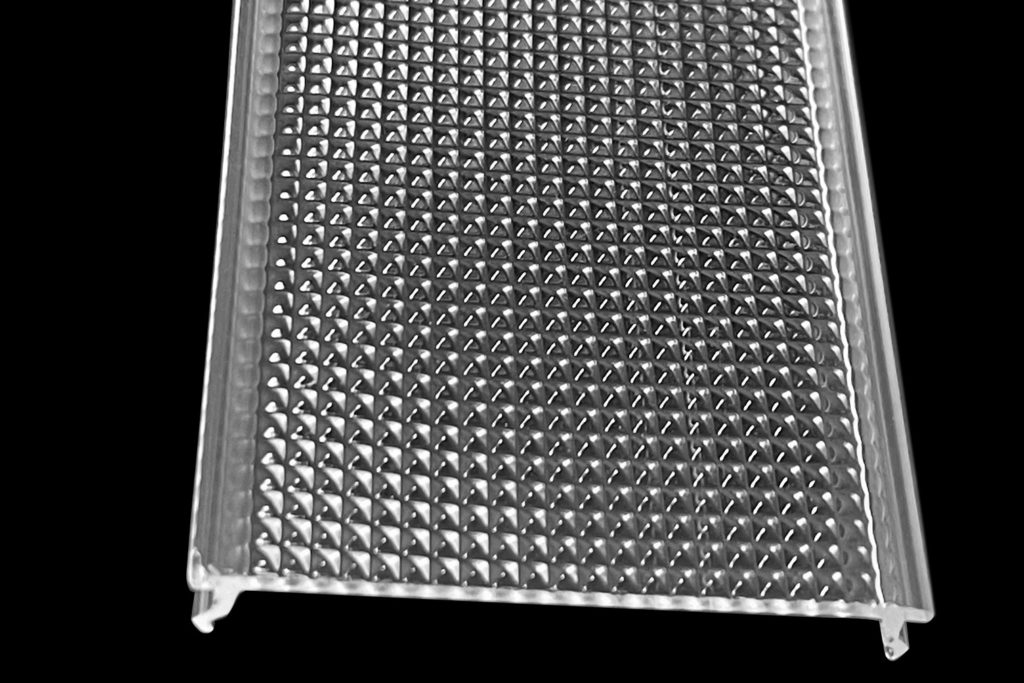

Pyramidenförmiges Prismenprofil

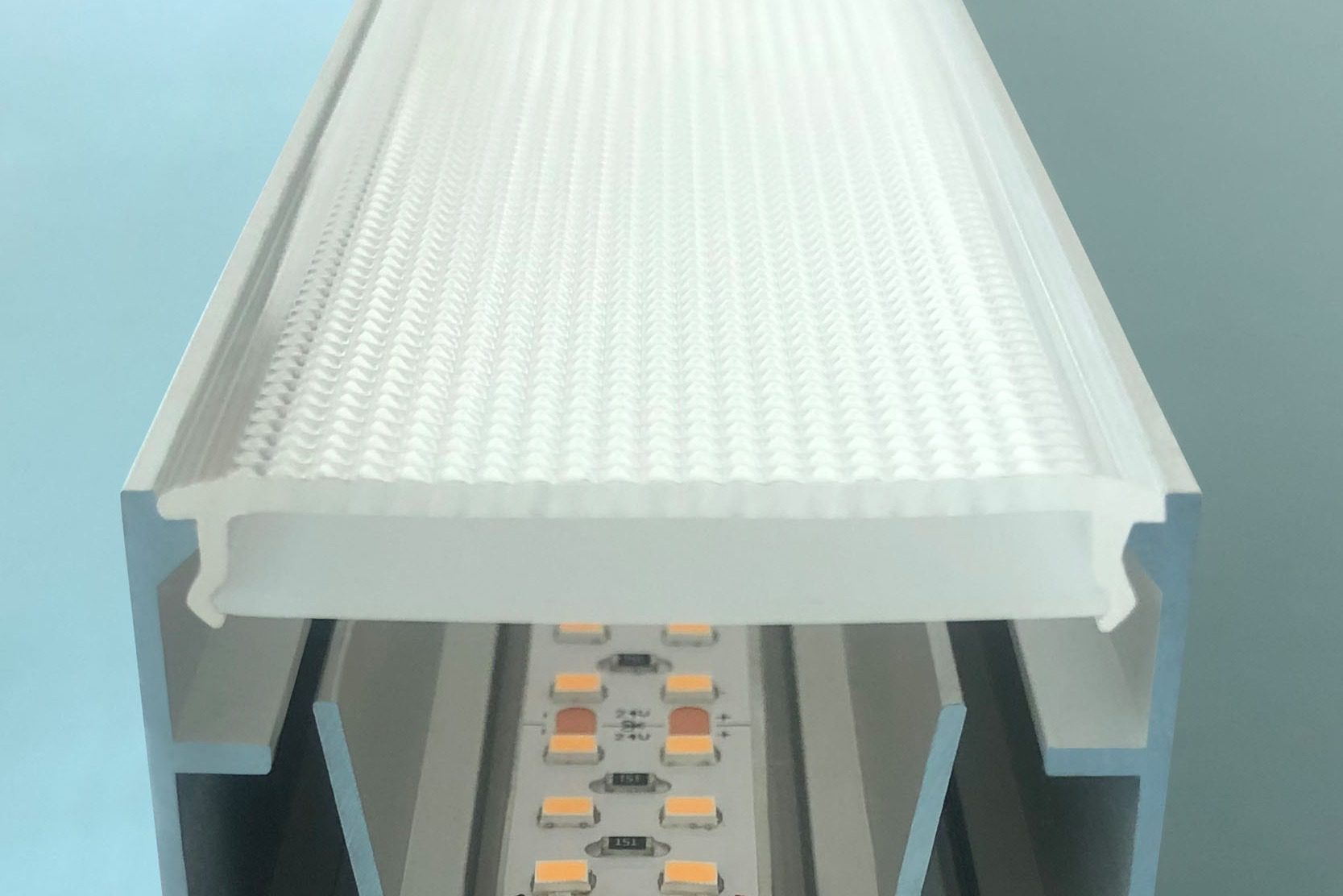

Beispiel für eine Materialkombination
- Plexi-Wabenprismenplatte + Opto90 PET225 Optische Folie
Diese Kombination bietet eine hervorragende Blendungsbegrenzung, Lichtgleichmäßigkeit und ästhetische Streuungund ist ideal für LED-Innenbeleuchtung, Büro-Panels und Architekturbeleuchtungen, die eine UGR<19-Leistungerfordern.
Wir verfügen über einige Standardformen für die Pyramidenprofil-Linse und einen gewissen Lagerbestand, wodurch sich die Vorlaufzeit und die Werkzeugkosten reduzieren lassen. Das Wabenprofil wird derzeit kundenspezifisch hergestellt.
